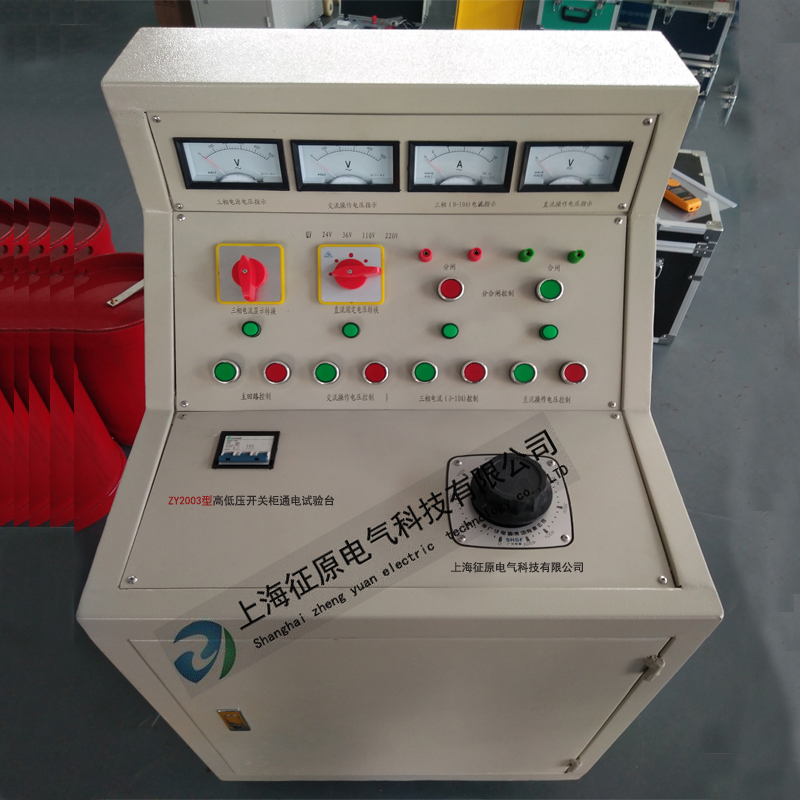

ZY2003型高低压开关柜通电试验台用于高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验。它能提供各种交、直流电源,便于对开关柜的检测,提高工作效率。

一、ZY2003型高低压开关柜通电试验台技术参数:
输入电源:三相四线AC380V
输出电压及电流:
1、三相AC100V输出(固定值)                         一组
2、三相AC 0 – 10A输出(10A,可调值〉              一组
3、交流电压输出
三相AC 0 – 400V,220V时,电流小于10A               一组
4、直流操作电压输出 DC 0 - 260V                      一组
5、单相AC220V输出(插座)                           二组
6、三相AC380V输出(固定值,接线柱)                 一组
7、单相24V,36V,110V,220V直流固定输出             一组
8、外形尺寸:550*750*800mm
9、重量:55KG

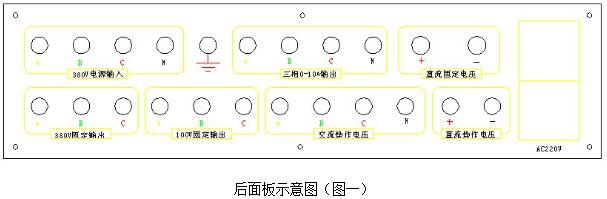

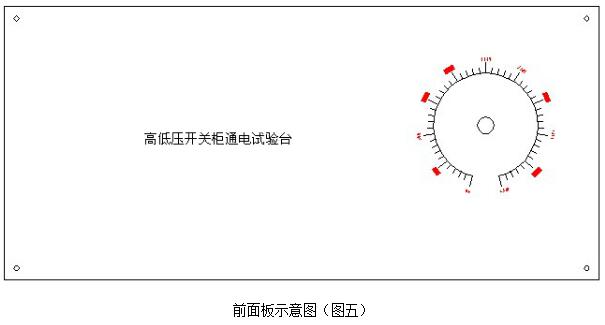

二、高低压开关柜通电试验台面板示意图



三、高低压开关柜通电试验台功能说明

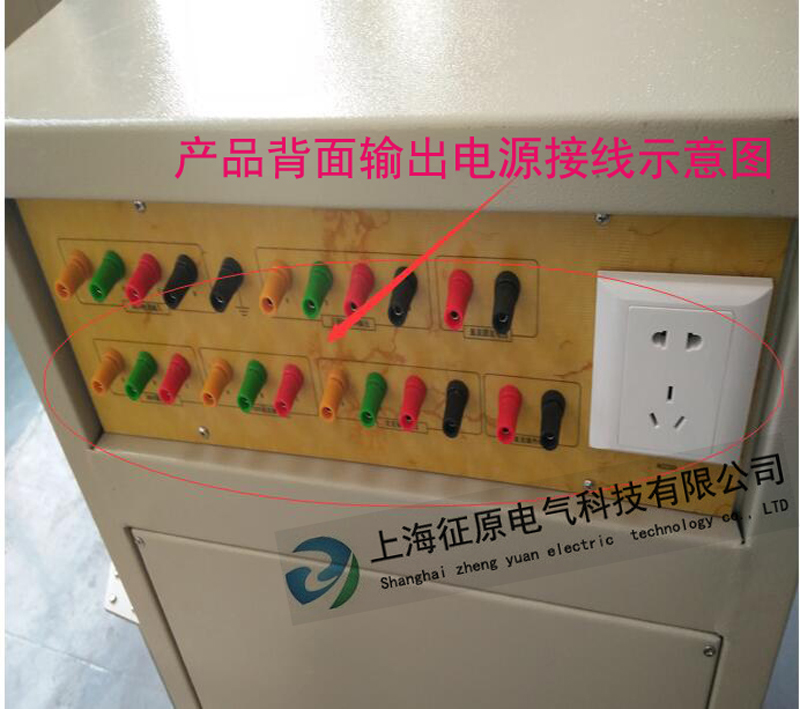

1、技术参数中2、3、4、项分别由独立的接触器控制,输出端为接线柱。根据用户特殊要求,参数中2、3、4、项,可以同时合闸,没有互锁。请用户注意使用中的要求。
最好每次只能有一组电源输出工作。
2、技术参数中1、5 、 6项不受接触器控制,只要总电源开关闭合,即可输出单相AC220V输出(固定值)、三相AC380V输出(固定值)。
3、图二中的 “24V、36V、110V、220V为直流固定输出,根据客户测试的要求选择不同的直流电压。

4、图二中的“分合闸控制”是用来代替高低压开关柜面板上的分合闸开关的,为了测试的方便,我公司将该开关集成在一个控制台上。需要联动控制时就将集成的分合闸开关并行接入到开关柜中,若不用联动控制则可以不用。


四、高低压开关柜通电试验台设备成套性
1、设备主体一台
2、测试线一包
3、说明书一份
4、合格证一份

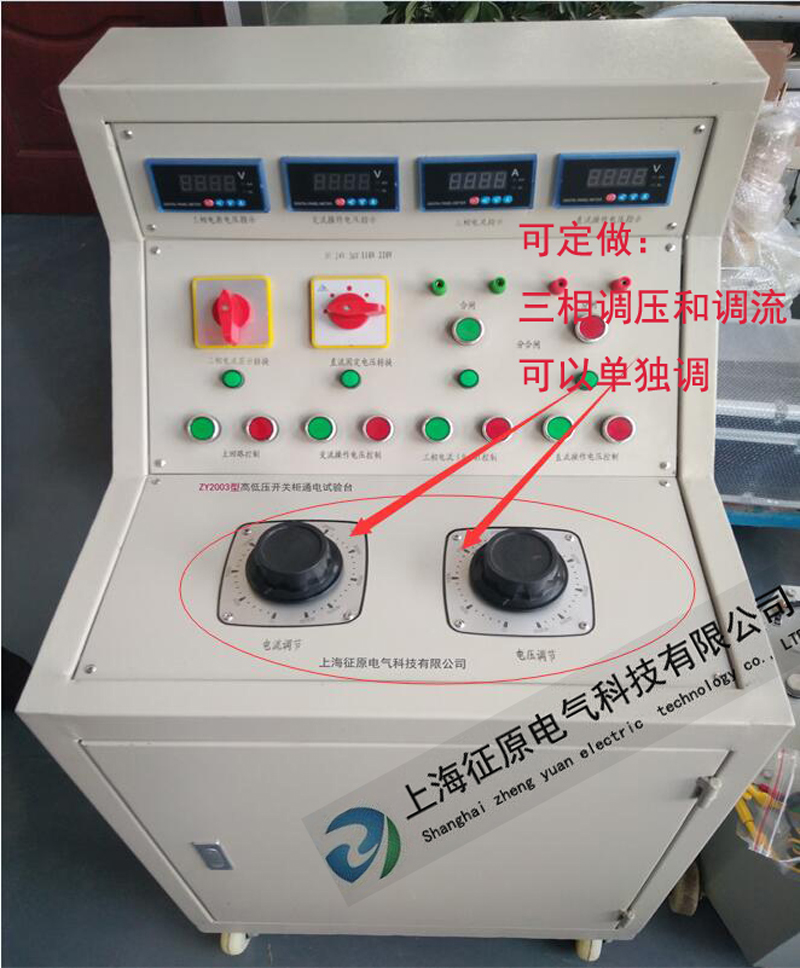

上海征原公司可以根据客户的需求,为你定做各种规格型号各种技术指标高低压开关柜通电试验台设备,欢迎您来电:13816003118 、021-36357686 咨询.
