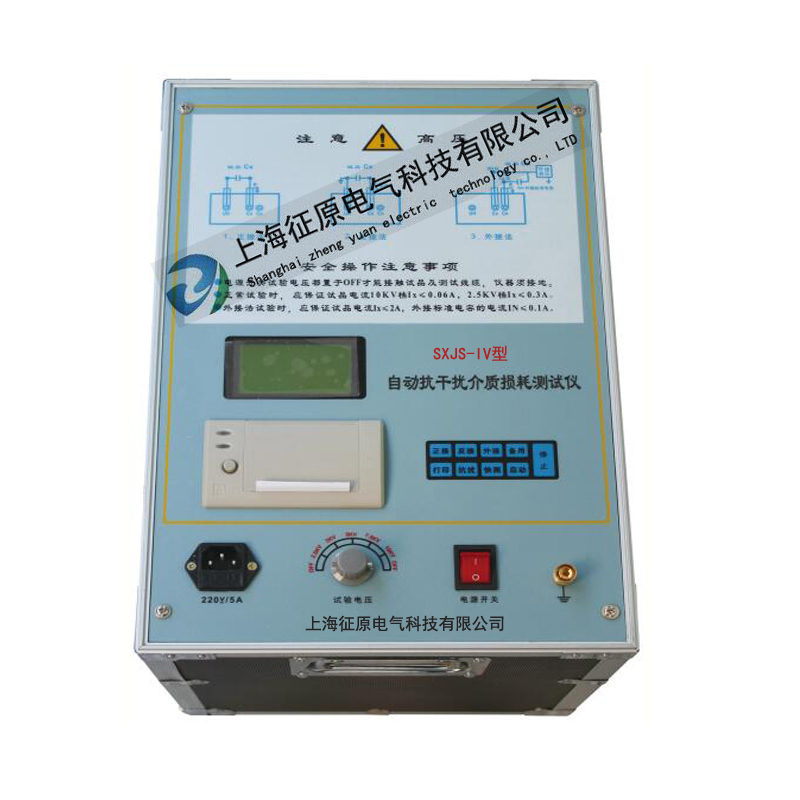

SXJS-IV型智能化介质损耗测试仪是一种测量介质损耗(tgδ)和电容容量(Cx)的仪器,用于工频高压下,测量各种绝缘材料、绝缘套管、电力电缆、电容器、互感器、变压器等高压设备的介质损耗(tgδ)和电容容量(Cx)。它淘汰了QSI高压电桥,具有操作简单、中文显示、打印、使用方便、无需换算、自带高压,抗干扰能力强, 测试时间短等优点,是我厂的第三代智能化介质损耗测试仪。


一、SXJS-IV型智能化介质损耗测试仪技术指标
1、环境:-5℃~40℃(液晶屏应避免长时间日照)
2、相对湿度:30%~70%
3、供电电源:电压:220V±10%,频率50±1Hz
4、外形尺寸:长*宽*高=500mm*300mm*400mm
5、重量:28kg
6、输出功率:1.5KVA
7、显示分辨率:3位、4位(内部全是6位)
8、测试方法:正接法、反接法、外接试验电压法
9、测量范围:内接试验电压:≤60000PF(10KV电压大于30000PF)
外接试验电压:由外接试验变压器输出功率而定
10、基本测量误差:
介质损耗(tgδ):1%±0.04%
电容容量(Cx):1%±1pF


二、SXJS-IV型智能化介质损耗测试仪结构
仪器为升压与测量一体化结构,输出电压2.5KV~10KV五档可调,以适应各种需要,在测量时无需任何外部设备。接线与QSI电桥相似,但比其方便。


三、SXJS-IV型智能化介质损耗测试仪仪器成套性
(1)介质损耗测试仪      1台
(2)专用测试线缆          1套
(3)保险丝(15A)       4只
(0.5A)        2只
(4)电源线                    1根
(5)使用说明书             1份
(6) 产品合格证               1份
