一、VLF系列0.1HZ30kv,40kv,50kv,60kv,80kv超低频耐压试验装置产品简介

本产品结合了现代数字变频先进技术,采用微机控制,升压、降压、测量、保护完全自动化,并且在自动升压过程中能进行人工干预。由于全电子化,所以体积小重量轻、大屏幕液晶显示,清晰直观、打印机输出试验报告。设计指标完全符合《电力设备专用测试仪器通用技术条件,第4部分:超低频高压发生器通用技术条件》电力行业标准,使用十分方便。现在国内外均采用机械式的办法进行调制和解调产生超低频信号,所以存在正弦波波形不标准,测量误差大,高压部分有火花放电,设备笨重,而且正弦波的二,四象限还需要大功率高压电阻进行放电整形,所以设备的整体功耗较大。本产品均能克服这样一些不足之处,另外,还有如下特点需要特别说明:

★ 电流、电压数据均直接通过高压侧采样获得,所以数据真实、准确。

★ 过压保护:当输出超过所设定的限压值时,仪器将停机保护,动作时间小于20ms。

★ 过流保护:设计为高低压双重保护,高压侧可按设定值进行精确停机保护;低压侧的电流超过额定电流时将进行停机保护,动作时间都小于20ms。

★高压输出保护电阻设计在升压体内,所以外面不需另接保护电阻。

★ 由于采用了高低压闭环负反馈控制电路,所以输出无容升效应。



二、VLF系列0.1HZ30kv,40kv,50kv,60kv,80kv超低频耐压试验装置原理

超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法。我们知道,在对大型发电机、电缆等试品进行工频耐压试验时,由于它们的绝缘层呈现较大的电容量,所以需要很大容量的试验变压器或谐振变压器。这样一些巨大的设备,不但笨重,造价高,而且使用十分不便。为了解决这一矛盾,电力部门采用了降低试验频率,从而降低了试验电源的容量。从国内外多年的理论和实践证明,用0.1Hz超低频耐压试验替代工频耐压试验,不但能有同样的等效性,而且设备的体积大为缩小,重量大为减轻 ,理论上容量约为工频的五百分之一。试验程序大大地减化,与工频试验相比优越性更多。这就是为什么发达国家普遍采用这一方法的原因。我国电力部以委托武汉高压研究所起草了《35kV及以下交联聚乙烯绝缘电力电缆超低频(0.1Hz)耐压试验方法》行业标准。我国正在推广这一方法,本仪器是根据我国这一需要研制而成的。可广泛用于电缆、大型高压旋转电机、电力电容器的交流耐压试验之中。


三、VLF系列0.1HZ30kv,40kv,50kv,60kv,80kv超低频耐压试验装置技术指标

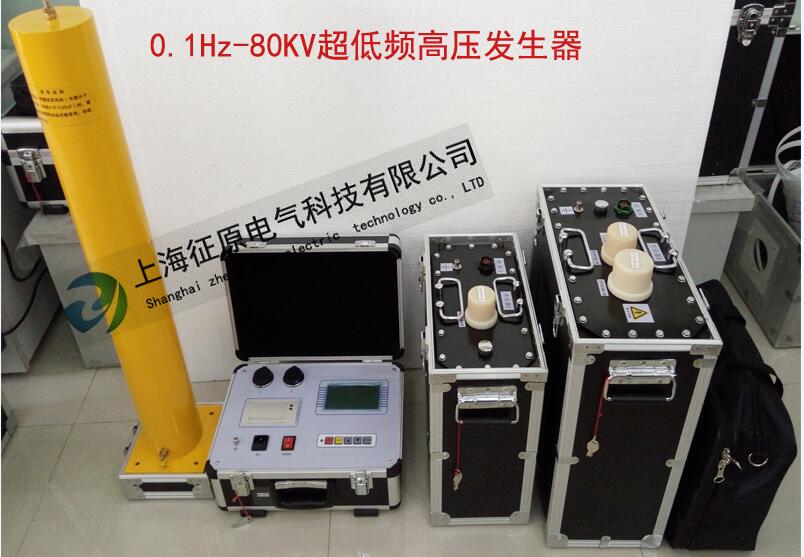

1、80KV超低频

型号

额定电压

带载能力

电源保险管

重量

用途

80KV     超低频

80kV

(峰值)

0.1Hz,≤0.5µF

25A

控制器:6kg

升压体I:39kg

升压体II:59kg

用于35KV及以下电缆、发电机

0.05Hz,≤1.0µF

0.02Hz,≤2.5µF

0.01Hz,≤5.0µF

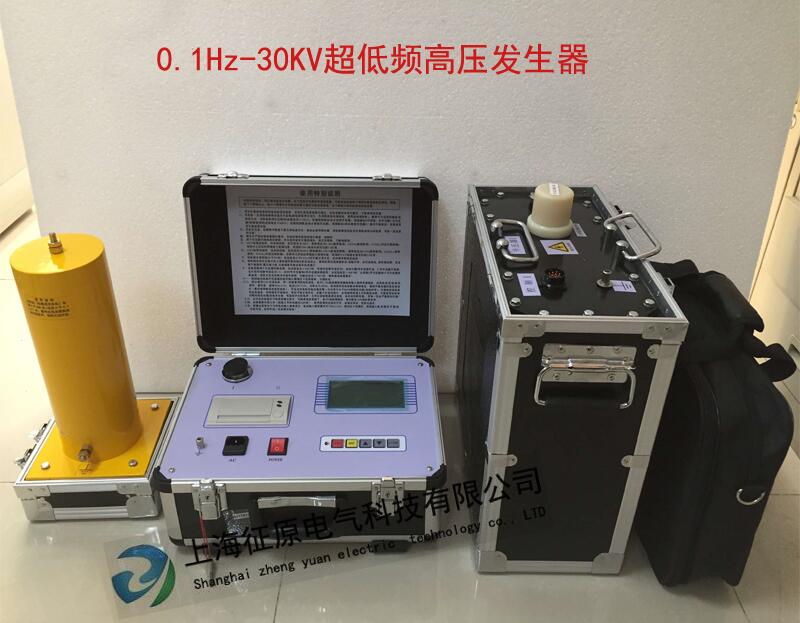

2、30KV超低频

型号

额定电压

带载能力

电源保险管

重量

用途

30KV     超低频

30kV

(峰值)

0.1Hz,≤1.1µF

10A

控制器:6kg

升压体:39kg

用于10KV及以下电缆、发电机

0.05Hz,≤2.2µF

0.02Hz,≤5.5µF

0.01Hz,≤11.0µF

3、40KV超低频
型号 额定电压 带载能力 电源保险管 重量 用途
40KV     超低频 40kV 0.1Hz,≤1.1µF 20A 控制器:6kg 用于相应电压的电缆、发电机
(峰值) 0.05Hz,≤2.2µF 升压体:50kg
0.02Hz,≤5.5µF
0.01Hz,≤11.0µF
4、50KV超低频
型号 额定电压 带载能力 电源保险管 重量 用途
50KV     超低频 50kV 0.1Hz,≤1.1µF 20A 控制器:6kg 用于相应电压的电缆、发电机
(峰值) 0.05Hz,≤2.2µF 升压体:50kg
0.02Hz,≤5.5µF
0.01Hz,≤11.0µF
5、60KV超低频
型号 额定电压 带载能力 电源保险管 重量 用途
60KV     超低频 60kV 0.1Hz,≤0.5µF 25A 控制器:6kg 用于相应电压的电缆、发电机
(峰值) 0.05Hz,≤1.0µF 升压体I:30kg
0.02Hz,≤2.5µF 升压体II:33kg
0.01Hz,≤5.0µF


VLF系列0.1HZ30kv,40kv,50kv,60kv,80kv超低频耐压试验装置技术参数:

1、输出额定电压:参见表

2、输出频率:0.1Hz、0.05Hz、0.02Hz、0.01Hz。

3、带载能力:参见表1    0.1  Hz  最大0.5µF

0.05 Hz  最大1.0µF

0.02 Hz  最大2.5µF

0.01 Hz  最大5.0µF

4、测量精度:±(3%满量程+0.5KV)

5、电压波形失真度:≤5%

6、使用条件:户内、户外;温度:-10℃∽+40℃;湿度:≤85%RH

7、电源:交流50 Hz,220V ±5%

8、电源保险管:参见表格


超低频耐压试验装置又称:超低频绝缘耐压试验装置,超低频耐压测试仪,超低频电缆耐压测试仪 ,超低频发电机耐压测试仪 ,超低频电动机耐压测试仪 ,绝缘耐压测试仪, 超低频交流耐压试验仪。

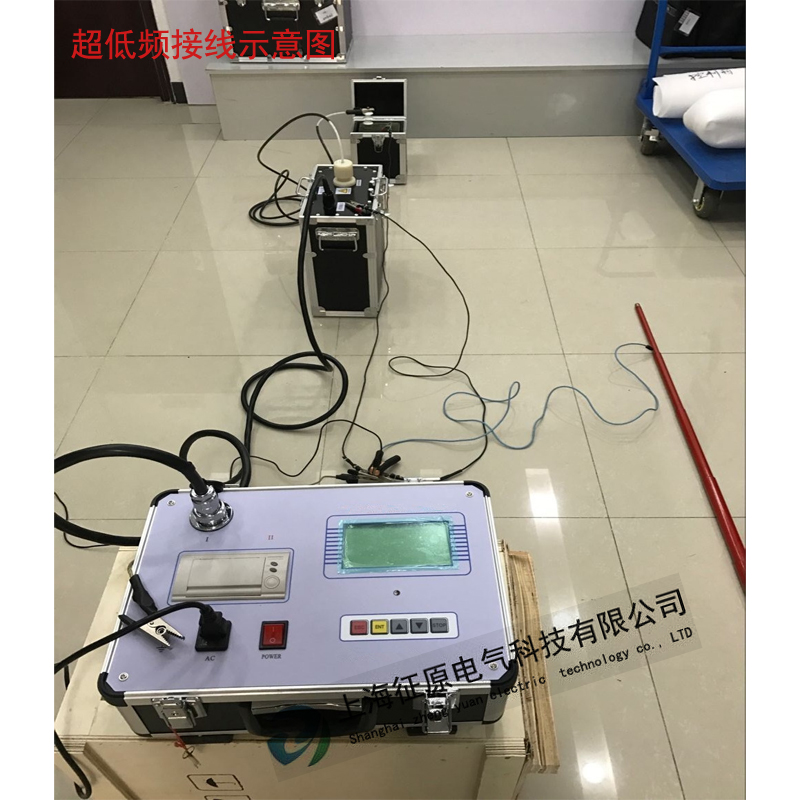

附录:产品实拍图片,欢迎您来人、来电咨询,选购!!
