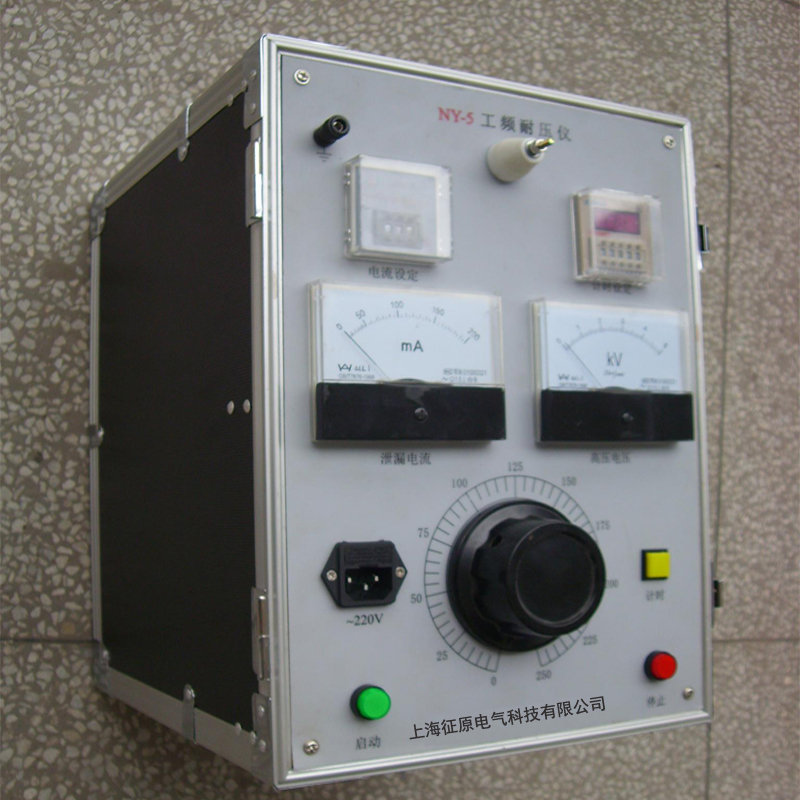

ZYNY-5型工频耐压试验机是专为低压柜生产企业,电力电子行业,绝缘材料生产、使用单位的低电压耐压试验而设计制造的。是上述部门产品检验通过“CCC”认证的必备设备。该设备具有使用维修方便、性能优越使用安全可靠、外型结构美观、坚固耐用、移动方便等特点。


一、ZYNY-5型工频耐压试验机技术参数:
输出电压:0-5KV
泄漏电流:0-100mA
输入电压:220V±10V
电源频率:50HZ
容量:2 KVA



二、ZYNY-5型工频耐压试验机操作程序:
1、 按相关规程设置好场地,接好设备连线,有条件的地区应有专门负责安全的人员在场指导。(使用前仪器一定要可靠接地,高压输出严禁搭壳及接地!!!)
2、操作前应根据被试品品的容量及电压等级,调整好电流继电器(A)。
3、合上电源开关,按下送电按钮接触器吸合,调压器带电,电源信号灯灭,送电信号灯亮,此时可以进行升压试验。
4、顺时针旋动调压器手柄并密切注视电压表(应以每秒1KV的速度升压为宜)当升压至被试品规定的耐压值时应及时按下计时按钮(耐压时间可根据要求自行设定),并密切注视被试品情况。
5. 当达到被试品规定的耐压时间时台(箱)内会发出报警声,表示被试品耐压合格,此时应将调压器手柄逆时针方向旋动使调压器归零。并按下停止按钮,切断电源。
6.被试品规定的耐压时间时被试品无异常,表示被试品耐压合格,此时应将调压器手柄逆时针方向旋动使调压器归零。并按下停止按钮,切断电源。
7.升压或耐压试验过程中,如出现过电压,应及时逆时针旋动调压器旋钮使电压回到规定值。


三、上海征原电气科技有限公司可以按照客户要求,为您订制各种规格参数、耐压等级的工频耐压试验机设备,欢迎您来电咨询、选购。
