我公司根据“低压屏蔽法”原理研制的“水内冷发电机通水直流高压试验装置”,实现了在通水情况下对水内冷发电机进行直流耐压和直流泄漏电流的试验。彻底克服了吹水时间长,底部积水难吹干,易引起线圈内拉弧等难题。同时解决了原通水试验设备笨重分散,接线复杂,读数困难等问题。


ZYZS型水内冷发电机通水直流耐压试验装置整套装置接线简单,极化补偿电压由机箱直接输出。采用电子控制与调谐,操作方便;电压、电流均在面板计上一次读数无需换算。一分钟定时及提示功能,按试验规程要求设定。机内过压过流保护功能完善,外附氧化锌过压保护装置更确保发电机安全。便携式结构,特别适合现场试验。

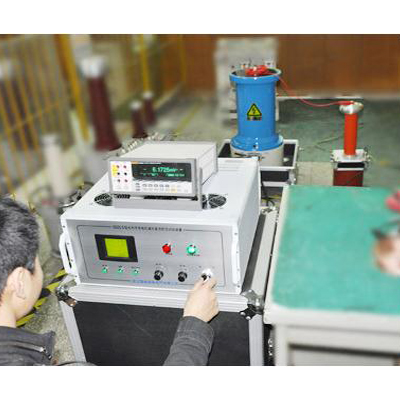

现场测试图:


ZYZS型水内冷发电机通水直流耐压试验装置产品参数

高压输出额定电压

直流 0~60/80kV 连续可调

高压额定功率

5kW~16kW

输出电压测量

模拟/数字双显±2.0%(满度)

定子绕组泄漏电流测量

模拟μA±2.0%(满度)

保护装置

内设高,低压过压过流保护电路。过压保护采用拨盘设置,一目了然。专配的外附氧化锌过压保护装置,确保发电机安全

高压输出额定电流

80mA200mA

电压稳定度

随机波动,电源电压变化±10%时小于2

输出总电流测量

数显mA±1.0%(满度)

汇水管极化电势补偿

补偿电压±2.5V。升压前,调节面板上的补偿调零电位器使μA表指零

一分钟定时按钮

升到试验电压,按该钮即自动计时

定时器50秒至1分钟蜂鸣器报警,提示加压时间到

体积与重量

机箱: 600×450×275mm3 重量:35kg

中频变:φ370×210mm 重量:24kg

倍压筒:φ280×420mm 重量:10kg

(以60kV/200mA 为例)


ZYZS型水内冷发电机通水直流耐压试验装置结构特点:

本装置采用分体便携式。由机箱、中频变、倍压筒、附件箱等四件组合而成。每件均配以专用防震铝合金箱,便于搬动。
