FRC型交直流分压器是现场测量用的专用仪器仪表,既可测量直流高压,又可测量交流高压的,整个设备由分压器和测量仪表两部分组成。分压器采用平衡式等电位屏蔽结构,在完全密封的绝缘筒内部采用优质电子元件,而使整个装置具有测试准确、线性好、性能稳定、结构合理、易于携带、操作简单、显示直观等特点,因此它是现场测量的理想仪表。


一、FRC型交直流分压器主要技术指标
1.准确度及高压阻抗

电压等级

AC/DC50kV

AC/DC100kV

AC/DC150kV

AC/DC300kV

分压比

10001

10001

10001

10001

阻抗

200MΩ

400MΩ

600MΩ

1200MΩ

准确度

直流值

1. 0

1. 0

1. 0

1. 0

交流值

1. 5

1. 5

1. 5

1. 5

2.工作环境
温度:0~40℃
湿度:≤85%RH
3.体积、重量

电压等级

AC/DC50kV

AC/DC100kV

AC/DC150kV

AC/DC300kV

体积(mm3

220×220×600

220×220×800

220×220×1100

220×220×2100

重量(kg)

10

15

25

36







二、FRC型交直流分压器使用说明

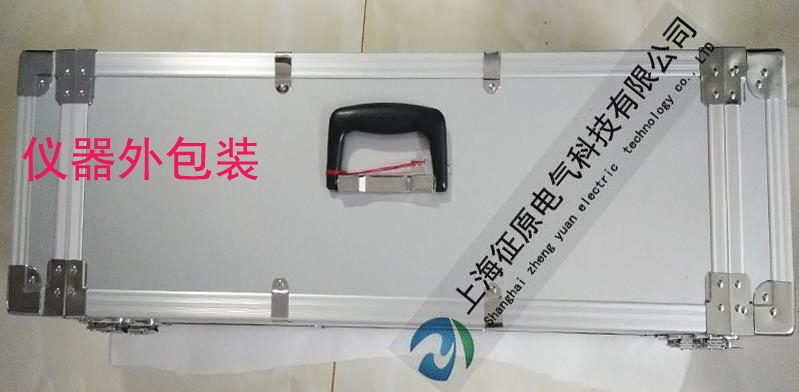

1.打开铝合金箱上盖,握住均压球逆时针旋转,拧下均压球、取出分压筒、专用数字测量仪表及专用电缆线。再将均压球拧在分压筒上,放在所需位置。
2.在分压器底座“地线”接线柱上牢固地接上地线。
3.将被测高压引线与分压器顶端均压球牢固连接。
4.将专用电缆线的一端插入分压器的输出孔中,另一端插入测量仪表的电压测量孔中,注意插紧接牢。
5.根据所需测量的高压,选择测量仪表所掷位置。(交流200V档或直流200V档)
7.加载高压并记录数据。
8.降压一段时间后,直到测量仪表显示为零时,方可拆除实验线路。
