一、产品概述:
SLQ-1000A/5000A三相持续大电流发生器是根据电力部门和电气设备企业试验各种电器设备作电流负载试验及温升试验而专门设计制造的专用设备。


本产品分体式结构,作为三相持续大电流交流电源使用,采用平衡三相电流相差特别生产工艺和1000A/5000A电流换档计量法,具有电动调升电流无极调整,三相电流平衡上升、负荷变化范围大、电流显示准确、工作可靠、操作简便、安全等特点。是工矿企业进行升流或温升试验较理想的设备。

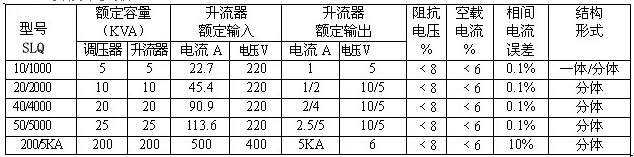

二、SLQ-1000A/5000A三相持续大电流发生器主要技术参数:


三、三相持续大电流发生器使用环境:
1、工作电源: 380V ±10% 50HZ
2、环境温度:—10℃~40℃
3、产品周围应无严重影响变压器绝缘的气体蒸气,化学性沉积灰尘、污垢及其它爆炸性介质的场所。


四、三相持续大电流发生器工作原理:

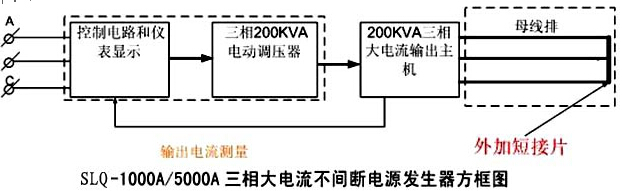

本系列产品按入工作电源后,通过调整调压器输出电压以获得试验所需的大电流。其工作原理图如下:

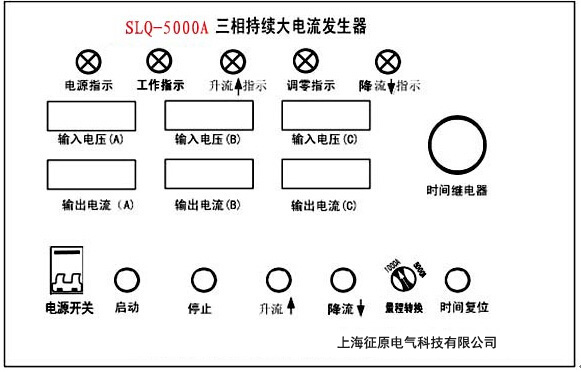

五、控制面板

1、电源指示灯:接通电源后,打开空气开关电源指示灯亮。
2、升流↑指示灯:按升流↑,调压器升压时,此升流↑指示灯亮。
3、降流↓指示灯:按降流↓,调压器降压时,此降流↓指示灯亮。
4、零位指示灯:按停止按钮,调压器回到零位后此指示灯亮。
5、工作指示灯:按启动按钮,工作指示灯亮,表示升流器已接通,可以升流。
6、启动按钮:电源控制接通电源后机内调压器自动回零,只有调零指示灯亮后,才能按启动按钮,工作指示灯亮
7、量程转换:测试电流小于1000A时,量程转换开关箭头指向1000A。测试电流介于1000A~5000A时,量程转换开关箭头指向5000A。
8、停止按钮:在试验时,遇到异样情况或其他需要终止试验时,按此按钮。


六、三相持续大电流发生器使用方法及注意事项:

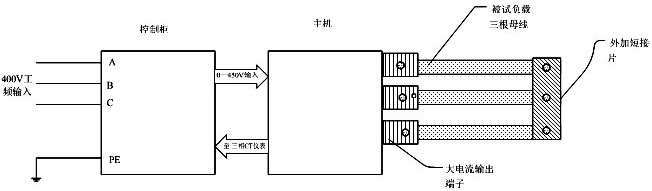

1、在电流发生器控制台中:输出端接升流器输入端a、x;控制柜中仪表端接升流器仪表测量端。


2、变压器外壳,操作台及主机等必须良好接地。
3、打开机箱里空气开关,电源指示灯亮。控制台的调压器自动调到零位,调零指示灯亮,等待升流。设置试验时间(按时间设置),电流(旋转电流选择开关)。按一下启动按钮,工作指示灯亮,表示升流器已接通控制电源,再按升流↑按钮开始升流。
① 电流从零开始升流并密切注意测量仪表的指示以及被试品的情况。
② 此控制台为半动控制,试验时间(按时间设置)后,打开空气开关、先按一下启动再按升流按钮至需要电流。它具有手动升,降流↓、自动计时、自动回零等功能。
4、顺时针均匀旋转调压器,注意操作台上输出电流指示直到所需的大电流,为了保证测试精度,可在仪表接线柱上串接一标准电流表。
5、试验过程中,一旦发现不正常现象,应立即切断电源 ,查明原因后再进行试验。
6、试验完毕,必须将调压器回零,按停止按钮切断电源,切断工作电源 ,方可拆除试验接线,以保证安全。


七、三相持续大电流发生器注意事项:
1、本设备是为短时间或长时间的工作而设计的,其工作时间长短根据所需电流占额定电流(容量)的百分比来确定,特别不允许超过额定电流200%长时间运行,以防过热,其时间如下:

负载占载率%

最大允许工作时间(秒)

三相电流误差

200

300

10%

150

500

10%

100

持续

10%


注:由于本设备工作在大电流状态下,所以要求负载的阻抗和几何形状要求相同,否则三相电流误差大。
2、新安装和长时间不用的变压器,运行前用1500兆欧表测量线圈之间和线圈对地的绝缘电阻,其电阻值不低于0.5兆欧时,方可使用。
3、使用中升流变压器和操作台必须可靠接地,以保证安全。
4、使用时应缓慢均匀升流,搬运时应避免过大的震动。
5、调压器与电刷接触表面应保持清洁,视情况用90%酒精蘸棉纱擦拭干净。
6、本设备应置于清洁、通风、干燥和室内保存。
