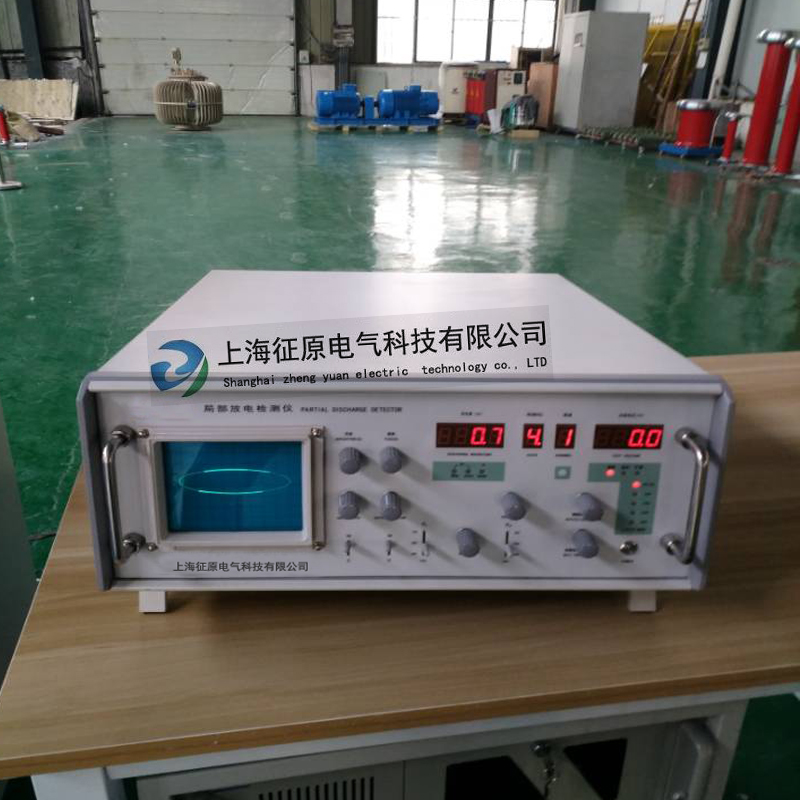

ZYJF-2018型智能局部放电检测仪是推向市场的新一代数字智能仪器,该仪器在原有产品ZYJF-2012、ZYJF-2016局放仪的基础上采用嵌入式ARM系统作为中央处理单元,控制12位分辨率的高速模数转换芯片进行数据采集,将采集到的数据存放在双端口RAM中。实现从模拟到数字的跨越。使用26万色高分辨率TFT—LCD数字液晶显示模组实时显示放电脉冲波形,配备VGA接口,可外接显示器,可锁定分析波形,自动生成打印试验报告。


一、ZYJF-2018智能局部放电检测仪特 点

1.彩色显示器,双色显示波形,更清晰直观;
2.可锁定波形,更方便仔细查看放电波形细节;
3.自动测量并显示试验电源时基频率,无需手动切换;
4.配备VGA接口,可外接大尺寸显示器;
5.与示波管相比寿命更长。


二、ZYJF-2018智能局部放电检测仪主要技术指标

l、检测度品的电容范围:6PF一250uF
2、检测灵敏度《0.02pc(电容50pf)
3.椭圆扫描时基:50HZ及任意频率(和试验电源直接同步)
4、椭圆旋转以30°为一档,可作360°旋转
5、放大器:3db低端频率fL:lOKHZ、20KHZ、40KHZ、任选;高端:80KHZ、200KHZ、300KHZ任选。增益
调节范围>120db。档间增益差20±ldb,正负脉冲响应不对称性 6、时间窗:窗宽15°一175°,窗位置可旋转0°一180°
7、试验电压表:误差<±2%
9、体积:320x480x190(mm)
10、重量:约12Kg


三、局部放电检测仪测试系统包括:
1、ZYJF-2018智能局部放电检测仪主机
2、YDW无局放试验变压器
3、局部放电检测仪变压器操作箱
4、LB工频隔离滤波器
5、无局放耦合电容器
6、保护电阻
7、JZF-10校正脉冲发生器
8、输入单元
