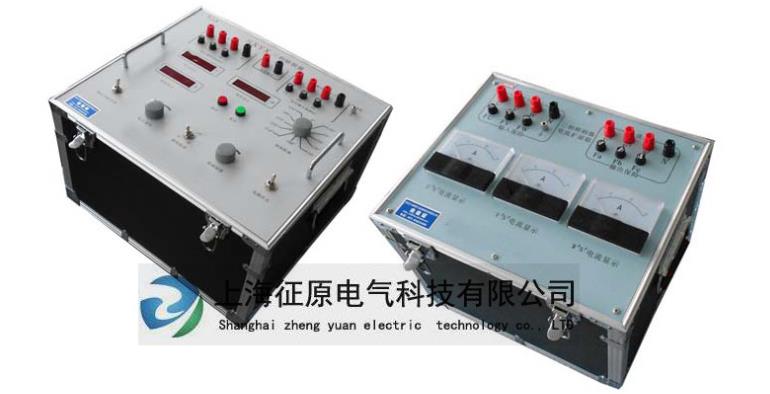

ZYYX-III型三相移相器是由变压器式移相器,数字式相位显示仪,电压电流数显表、输出电压调节、移相细调及电源等单元组成注新一代便携式电工仪器,本产品将变压器移相技术与数字测量技术进行了有机结合,移相调节精度高,读数准确直观、电压输出可调。本机结构牢固可靠,全密封、携带方便,便于在野外和现场使用。


一、ZYYX-III型三相移相器用途和适用范围
移相器能在0~360度范围内达到任意角度的超前或滞后移相目的。


本移相器采用三相三芯柱变压器,Y0接线方法,每相均有四个等边绕组,交叉连线形成不同夹角,形成对角线相连的六边形,六个边共高十二个抽头,即十二档,每档30度,三相同步调节,细调由三只同轴自耦变压器与电容组成,使输出三相在0~360度范围内同步调节,以保证三相输出的平衡。


本移相器具有操作方便、体积小、噪音低、输出波形好等特点,能满足较高国度的单相及三相交流功率、相位等仪表的测试校验,也能用于电度表的检定装置之中。


二、ZYYX-III型三相移相器基本原理

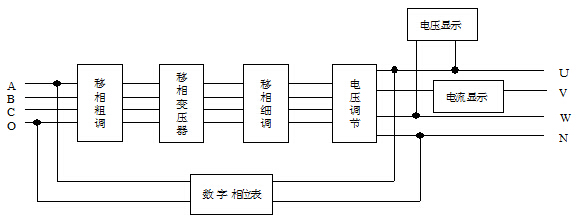

本移相器是采用变压器移相原理设计制造的,其基本工作原理如下方框图:


三、ZYYX-III型三相移相器主要技术指标
1.输入电压:三相四线3×380(220)V    50Hz
2.输出电压:三相四线3×(0~380) / (0~220),三位半数字显示,精度:1级
输出电流:交流2-20A  三位半数字显示,精度1级
3.最大输出容量3×300VA
4.三相粗调:00 ~3600,每步300进移相
5.三相细调:-30~180,120~330,四位数字显示,精度1.0级
6.电压波动:粗调≤1.5%,细调≤2.0%
7.波形失真:输出波形失真度≤输入波形失真度
8.温升:<60 ℃
9.绝缘电阻:≥22MΩ
10.耐压试验:1.5kV/min
11.使用环境:温度-10℃~ 40℃,湿度<80%
12.外形尺寸:480×360×230mm
13.重量:约35kg


*当顺时针调节移相粗调旋钮相位表头递减移相时,请任意调换输入三个相序即可
