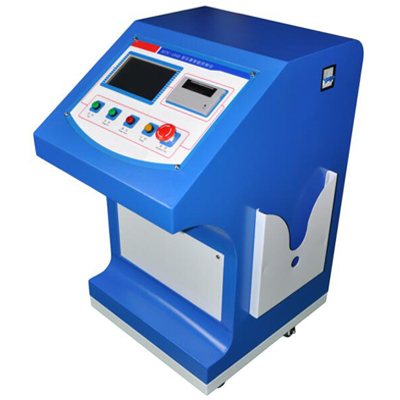

ZYKZX-II型全自动高压试验变压器控制箱是我公司自主研发、生产的轻型试验变压器的专用配套设备,该控制箱、台具有使用维修方便、性能优越使用安全可靠、外型结构美观、坚固耐用、移动方便等特点。是供电企业、大型工厂、冶金、发电厂、铁路等需要电力维修部门的必备设备。采用先进的微电子处理技术,全部使用过程可提前进行设置,全中文界面,操作简单明了。全部测试项目设定后自动进行测试,无须人工干预。


全自动高压试验变压器控制箱产品别称:全自动控制箱、全自动控制台、调压器控制装置、全自动操作箱、全自动操作台。


ZYKZX-II型全自动高压试验变压器控制箱是我公司生产的轻型试验变压器的专用配套设备,该控制台具有使用维修方便、性能优越使用安全可靠、外型结构美观、坚固耐用、移动方便等特点。是供电企业、大型工厂、冶金、发电厂、铁路等需要电力维修部门的必备设备。


该产品采用先进的微电子处理技术,全部使用过程可提前进行设置,全中文接口,操作简单明了。全部测试项目设定后自动进行测试,无须人工干预。



ZYKZX-II型全自动高压试验变压器控制箱技术指标

1

电源电压

AC 220V/380V

2

容  量

10KVA—500KVA

3

输出电压

0—250V    0—430V

4

电压精度

±0.5

5

电流精度

±0.5

6

显示方式

7寸真彩高清数字屏

7

触控方式

电阻式触摸更精准

8

操作方式

自动、手动

9

数据保存

60组

10

密码

多级权限设置

11

多级保护,使用更安全

输入电压保护

输入电流保护

高压电压保护

高压电流保护

高压过压保护

高压闪络保护



◆ 电压、电流、时间、状态信息及提示信息等数据4.7尺大屏液晶显示,读数清晰、直观;
◆ 全中文界面,操作简单明了,可适应多种应用场合;
◆ 轻触式按键操作,所有功能均可通过按键设定,提高了产品的安全性、可靠性;
◆ 全数字式校准方式,摒弃了陈旧的电位器调整,现场使用极为方便,精度易于控制(此功能带密码保护);
◆ 按键直接设定试验变压器变比(此功能带密码保护),在连接不同电压等级的试验器时,应用灵活自如,真正做到一个控制箱可与多台变压器相互配套;
◆ 状态提醒功能,全中文引导式操作,即使在无说明书的情况下亦可熟练操控;
◆ 试验过程中,屏上有闪烁的高压符号显示,时刻提醒操作人员注意安全;
◆ 试验结果显示功能,可自动判断试验结果(试验通过或试验失败),并能可靠记录试品过电流、闪洛或击穿时的电压;
◆ 试验结果声音报警功能,试验通过或试验失败时,设备会发出不同的报警声音,试验人员可直接由报警声音辨认试验的结果;
◆ 暂停功能,自动控制时,此功能可做到在任意点实现升压或降压的暂停,暂停时间可由试验人员灵活掌握,方便观察试品状态;
◆ 自动计时功能。自动控制时,当电压自动上升至设定值时,设备自动开始计时,当计时时间到,显示试验结果,设备自动回到零位;
◆ 手动计时功能,手动控制时,计时器可手动启动,当耐压时间到,设备自动回到零位(仅台式设备有此功能);
◆ 手动控制模式,此模式类似于传统的电动升/降压方式,上升/下降由按钮控制,设备自动判断上/下限位,有过电压保护;
◆ 升压速度智能控制,当电压达到目标电压80%时,升压速度会自动减慢,当达到目标电压90%时,升压速度进一步减慢;
◆可选配远程通信、门联锁警灯警铃、外接分压器校验接口等;
◆ 采用硬、软件抗干扰技术相结合,性能稳定,抗干扰性强。
◆ 电源电压: AC220V ±10%, 50Hz±1 Hz
◆ 输入电流: 0 ~ 25A
◆ 仪表电压: 0 ~ 100V (其它范围可定制)
◆ 输出电压: 0 ~ 250V
◆ 输出电流: 0 ~ 20A
◆ 电压测量精度: 0.5 %FS ±3 字
◆ 电流测量精度: 0.5 %FS ±3 字
◆ 计时长度: 0 ~ 9999 S(特殊模式可于长时间工作)
◆ 使用环境: 环境温度  0~50 ℃      相对湿度  ≤85 RH
◆重       量:10kg
