一.设计用途

设计用于对保护类、计量类CT/PT进行自动测试,适用于实验室也适用于现场检测。


二.参考标准

GB 1207-2006、GB 1208-2006


三.ZYFA-II型CT伏安特性综合测试仪主要特征

• 支持检测CT和PT

满足 GB1207、GB1208等规程要求.

• 无需外接其它辅助设备,单机即可完成所有检测项目.

• 自带微型快速打印机、可直接现场打印测试结果.

• 采用智能控制器,操作简单.

• 大屏幕液晶,图形化显示接口.

按规程自动给出CT/PT(励磁)拐点值.

• 自动给出5%和10%误差曲线.

可保存3000组测试资料,掉电后不丢失.

• 支持U盘转存资料,可以通过标准的PC进行读取,并生成WORD报告.

• 小巧轻便≤22Kg,非常利于现场测试.


四.ZYFA-II型CT伏安特性综合测试仪主要测试功能:(见表1)

参    数

工作电源

AC220V±10% 50Hz

设备输出

0~1000V(20A峰值

注:0~5A为真实值,大于5A~20A为计算值

大电流输出

0~600A

励磁测量精度

≤1.0%(0.5%*读数+0.5%*量程)

CT

变比测量

范围

≤3000A/1A(15000A/5A)

精度

0.5%

PT

变比测量

范围

≤500KV

精度

0.5%

工作环境

温度:10 40℃,湿度:90%

尺寸、重量

尺寸:410mm × 260mm × 340mm 重量:≤25Kg

                                              表1


五. ZYFA-II型CT伏安特性综合测试仪主要技术参数: (见表2)

参    数

工作电源

AC220V±10% 50Hz

设备输出

0~1000V(20A峰值

注:0~5A为真实值,大于5A~20A为计算值

大电流输出

0~600A

励磁测量精度

≤1.0%(0.5%*读数+0.5%*量程)

CT

变比测量

范围

≤3000A/1A(15000A/5A)

精度

0.5%

PT

变比测量

范围

≤500KV

精度

0.5%

工作环境

温度:10 40℃,湿度:90%

尺寸、重量

尺寸:410mm × 260mm × 340mm 重量:≤25Kg

                                          2


六、产品硬件结构

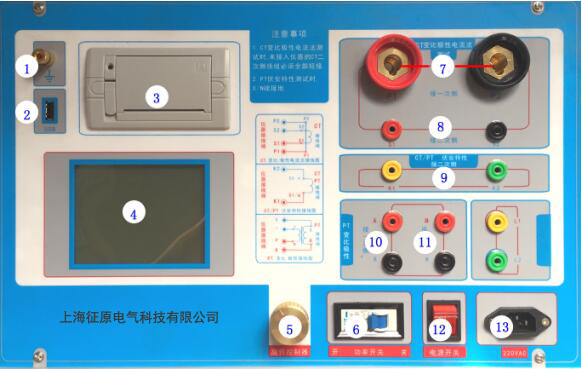

1.面板结构: (图1)

2.面板注释:

1 —— 设备接地端子

2 ——U盘转存口

3 ——打印机

4 ——液晶显示器

5 ——控制器

6 ——过流保护(功率)开关

7 ——P1、P2:CT变比/极性试验时,大电流输出端口

8 ——S1、S2:CT变比/极性试验时,二次侧接入端口

9 ——K1、K2:CT/PT励磁(伏安)特性试验时,电压输出端口

10 ——A、X :PT变比/极性时,一次侧接入端口

11 ——a、x :PT变比/极性时,二次侧接入端口

12 ——主机电源开关

13 ——主机电源插座


技术备注:可以按照客户技术要求,定做互感器特性综合测试仪

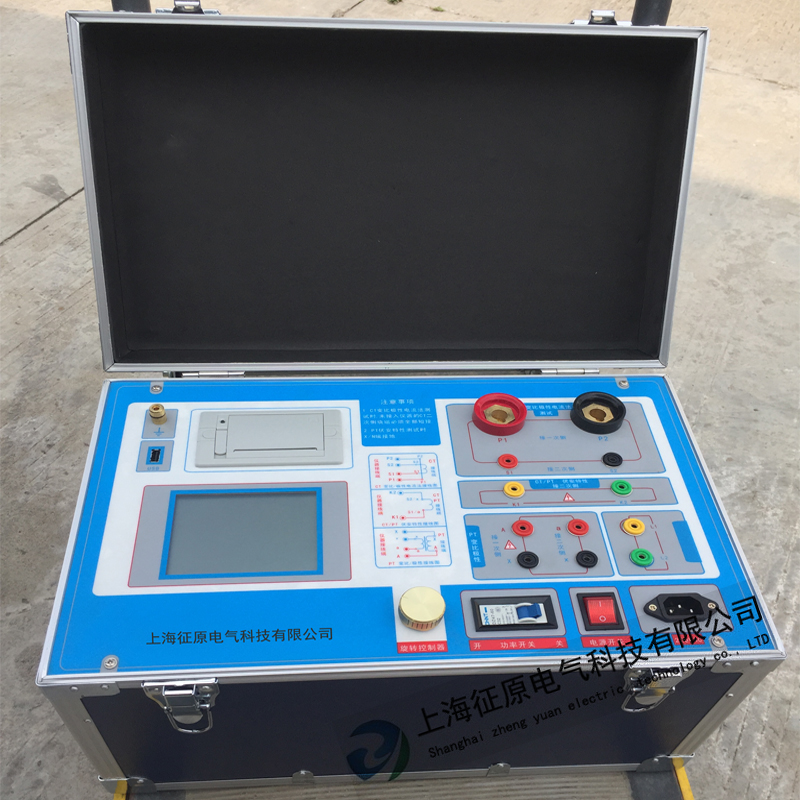

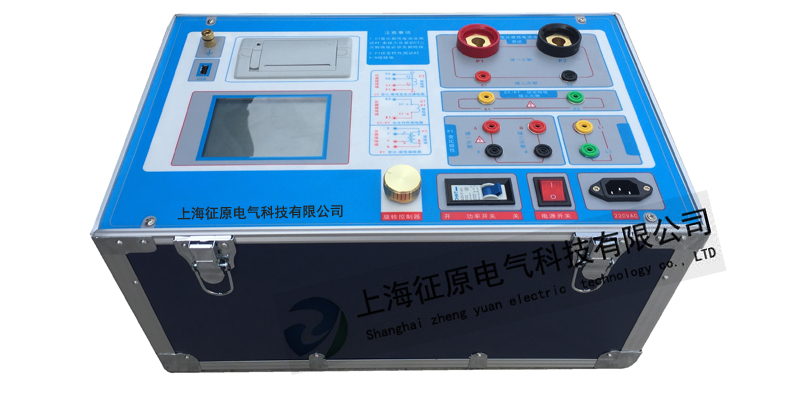

附:产品实物图片
