变压器和互感器的感应耐压试验是保证变压器质量符合国家标准的一项重要试验。变压器绕组的匝间、层间、段间及相间绝缘的纵绝缘感应耐压试验,则是变压器绝缘试验中的重要项目。基于纵绝缘试验中的特殊性,需要通过施加倍频电源装置,以提高绕组间绝缘的试验电压,从而达到耐压试验的目的。 SBF 三倍频发生器是为满足上述要求而设计制造,经过广大用户使用证明:其操作简单、性能可靠、能较好地满足变压器、互感器感应耐压试验的需要。


一、SBF系列三倍频感应耐压发生器工作原理

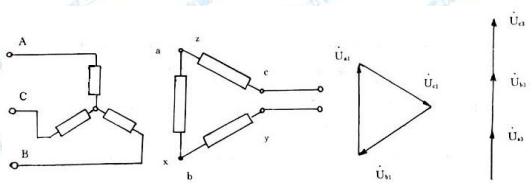

该装置是由三台单相变压组成,其工作原理如图一

三台单相变压器的一次绕组接成星形,二次绕组接成开口三角形,因为加在一次绕组上的电压较高,铁芯饱和,三台单相变压器磁通中都有基频分量和三倍频分量,三台单相变压器二次开口三角形连接使基频分量相抵消,从而实行开口三角的倍频电压输出,并通过绕组外接单相调压器,即可实现三倍频电压的调节。


二、SBF系列三倍频感应耐压发生器技术参数
◆ 输入电压:三相380V,50Hz
◆ 输出电压:50—500V(最大750V),150Hz     100—1000V(最大1500V),150Hz
◆ 容    量:1-1000KVA
◆ 波    形:正弦波,失真度小于1%
◆ 负载特性:阻性、感性、容性均可
◆ 典型型号参数说明:

输入电压 V

输出电压 V

KVA

SBF-3/500

380

0-500

3

SBF-5/500

380

0-500

5

SBF-10/500

380

0-500

10

SBF-15/500

380

0-500

15

SBF-20/500

380

0-500

20

SBF-5/1000

380

0-1000

5

SBF-10/1000

380

0-1000

10

SBF-20/1000

380

0-1000

20

SBF-50/1000

380

0-1000

50


三、SBF系列三倍频感应耐压发生器使用方法

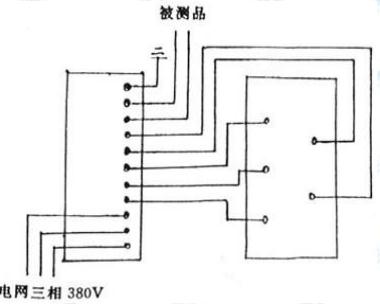

本装置为分体式设备。即三倍频发生器和三倍频控制装置,并设有过滤保护,电流表、三倍频输出、电压表,以进行监视和便于使用,按接线图将本装置接入线路中,注意设备接地。其控制装置背面板上接线柱如下图所示:

1、将调压器回零,启动红色按钮,则三倍频发生器通电运行,调压器等待升压。
2、将调压器调压至试验所需电压值且严密监视控制装置中的电流和电压值,并作好详细记录。
3、如在试验过程中,被试品出现匝间、层间或段间、相间绝缘击穿现象,则控制回路中试验电流增大,继电器可立即跳闸,断电。
4、试验完毕,将调压器退回零位。


四、SBF系列三倍频感应耐压发生器产品成套:
1、SBF 三倍频发生器   一台
2、使用说明书 一份
3、合格证                    一份
4、试验报告                一份
5、产品保修卡             一份
