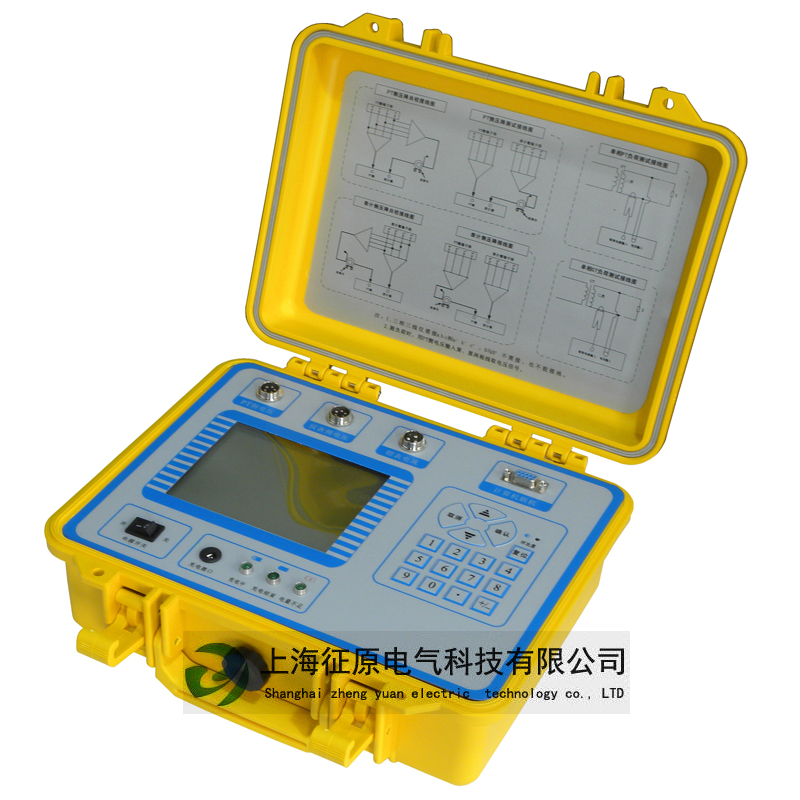

ZYYF-C型互感器二次回路压降及负荷测试仪具有下列功能
⑴.可以实现三相三线,三相四线、单相全自动测量;
⑵.使用工程塑料机箱,结识耐用,有效保障测试人员及系统安全;
⑶.仪器具有量程自动切换功能,保证测试精度;
⑷.采用电子式原理线路结合DSP技术是使测试稳定性好,抗干扰能力强;
⑸.测量完毕,自动计算和负荷相关的各项参数,便于客户分析和试验。
⑹.采用大屏幕汉字液晶显示,所有操作均由汉字菜单提示; 数据具备掉电存贮及浏览功能,能与计算机联机传送数据。
⑺.采用大容量7.2V11Ah锂电池供电,对测试回路不产生任何影响,避免系统出现保护的情况。同时在现场无供电电源的情况下使用。
⑻.次负荷测试,采用钳型电流表采样电流,不需要断开二次回路。可以实现不停电在线测量。自动切换量程:测量过程中可以根据测试对象数值的不同切换到不同的位置,使测量精度和显示位数得到保证。
⑼.作时间可以长达24小时(最长)。
⑽.附有轻巧充电器,方便测量,在电池电量不足的情况下可以外接充电器测量。
⑾.仪器体积小,重量轻。
⑿.极宽阔的二次工作电流/电压范围。在50mA的工作电流下,能分辨1mΩ的电阻和电抗,能测试二次额定电流为5A的S级电流互感器的在线实际负荷;在5V的工作电压下,能分辨0.001mS的电导和电纳
⒀.能存储480组测量数据,断电后能保持十年
⒁.中文界面大屏幕显示,带有RS-232通讯接口


ZYYF-C互感器二次回路压降及负荷测试仪主要技术指标
1、 环境条件
——温度:-10C~40C
——相对湿度:<85%(25C)
——海拔高度:<2500m
——外界干扰:无特强震动、无特强电磁场

2、二次压降测试时仪器主要技术指标
1). 测量范围:比差:0.001%~19.99%  角差:0.01’ ~599’
2). 分 辨 率:比差:0.001%           角差:0.01’
3). 仪器基本误差
——DX=( X×2%+ Y×2%)±2个字;
——DY=( Y×2%+ X×2%×34.38)±2个字。
2个字——仪器的量化误差
4). 电压表头准确度:0.5%
5). 工作范围
——电压:(50~120)V
6). 仪器指示动作值(提示错误)
——误差:比差大于20%或角差大于600’。
——电压:电压<2.0V。

PT二次负荷测试时仪器主要技术指标
1).  PT二次负荷测试
——导纳测量范围:0.1ms—50.0ms
——导纳测量准确度:
——二次电压(50V-120V)
DX=( X×2%+ Y×2%)±2个字;
DY=( Y×2%+ X×2%×34.38)±2个字。
2). 电压表头:0.5%

CT二次负荷测试时仪器主要技术指标
——阻抗测量范围:0.1Ω—50.0Ω
——阻抗测量准确度:
DX=( X×2%+ Y×2%)±2个字;
DY=( Y×2%+ X×2%×34.38)±2个字。
2个字——仪器的量化误差
电流表头:1%

ZYYF-C互感器二次回路压降及负荷测试仪配备钳型互感器5A一只,电缆线手推车,专用测试导线一套,RS232通讯电缆一条,管理软件一套。
