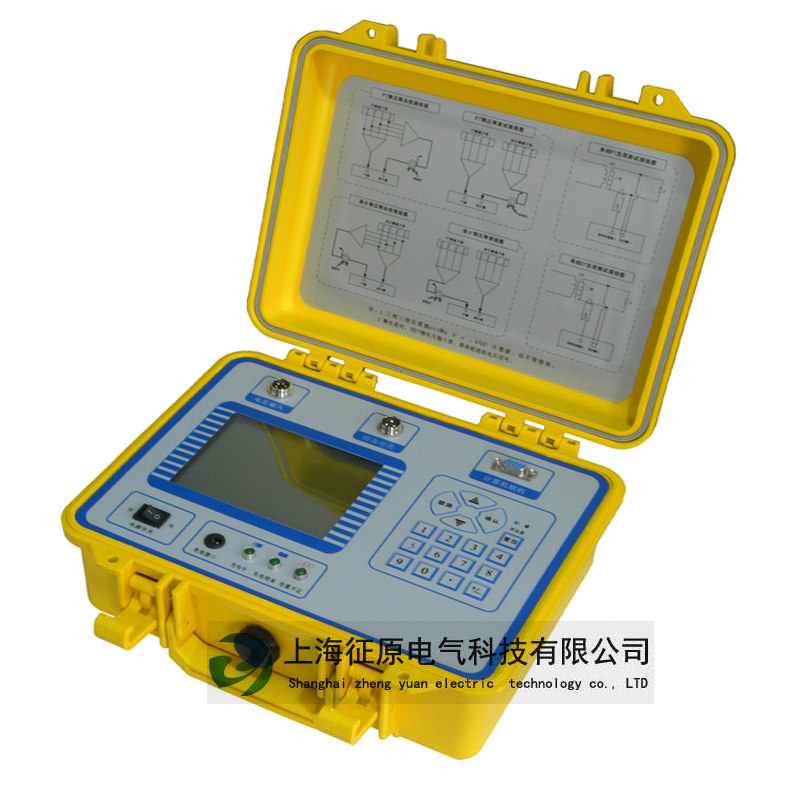

ZYFC型互感器二次回路负载测试仪具有下列功能
⑴.可以实现三相三线,三相四线、单相全自动测量;
⑵.使用工程塑料机箱,结识耐用,有效保障测试人员及系统安全;
⑶.仪器具有量程自动切换功能,保证测试精度;
⑷.采用电子式原理线路结合DSP技术是使测试稳定性好,抗干扰能力强;
⑸.测量完毕,自动计算各项参数,便于客户分析和试验。
⑹.采用大屏幕汉字液晶显示,所有操作均由汉字菜单提示; 数据具备掉电存贮及浏览功能,能与计算机联机传送数据。
⑺.采用大容量7.2V11Ah锂电池供电,对测试回路不产生任何影响,避免系统出现保护的情况。同时在现场无供电电源的情况下使用。
⑻.次负荷测试,采用钳型电流表采样电流,不需要断开二次回路。可以实现不停电在线测量。自动切换量程:测量过程中可以根据测试对象数值的不同切换到不同的位置,使测量精度和显示位数得到保证。
⑼.工作时间可以长达24小时(最长),可在充电状态下测量。
⑽.附有轻巧充电器,方便测量,在电池电量不足的情况下可以外接充电器测量。
⑾.仪器体积小,重量轻。
⑿.能存储480组测量数据,断电后能保持十年
⒀.中文界面大屏幕显示,带有RS-232通讯接口

ZYFC型互感器二次回路负载测试仪主要技术指标
1、环境条件
——温度:-5C~40C
——相对湿度:<95%(25C)
——海拔高度:<2500m
——外界干扰:无特强震动、无特强电磁场
2、PT二次负荷测试仪主要技术指标
⊙导纳测量准确度:
X=(X×2%+Y×2%)2个字
Y=( Y×2%+ X×2%×34.38)2个字
2个字——仪器的量化误差
电压表头:0.5%
⊙电阻测量范围:0.1Ω-50.0Ω
⊙阻抗测量准确度:
X=(X×2%+Y×2%)2个字
Y=( Y×2%+ X×2%×34.38)2个字
2个字——仪器的量化误差
电流表头:1%
3、CT二次负荷测试仪主要技术指标
——阻抗测量范围:0.1Ω—50.0Ω
——阻抗测量准确度:
X=(2%×X+2%×Y)2个字
Y=(2%×X+2%×Y)2个字
2个字——仪器的量化误差
电流表头:1%
