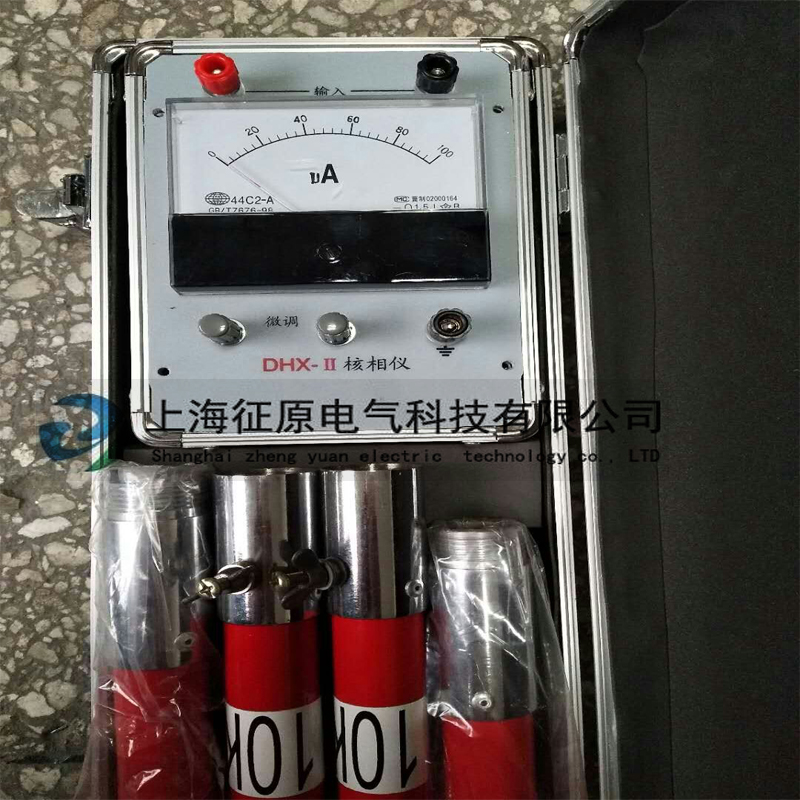

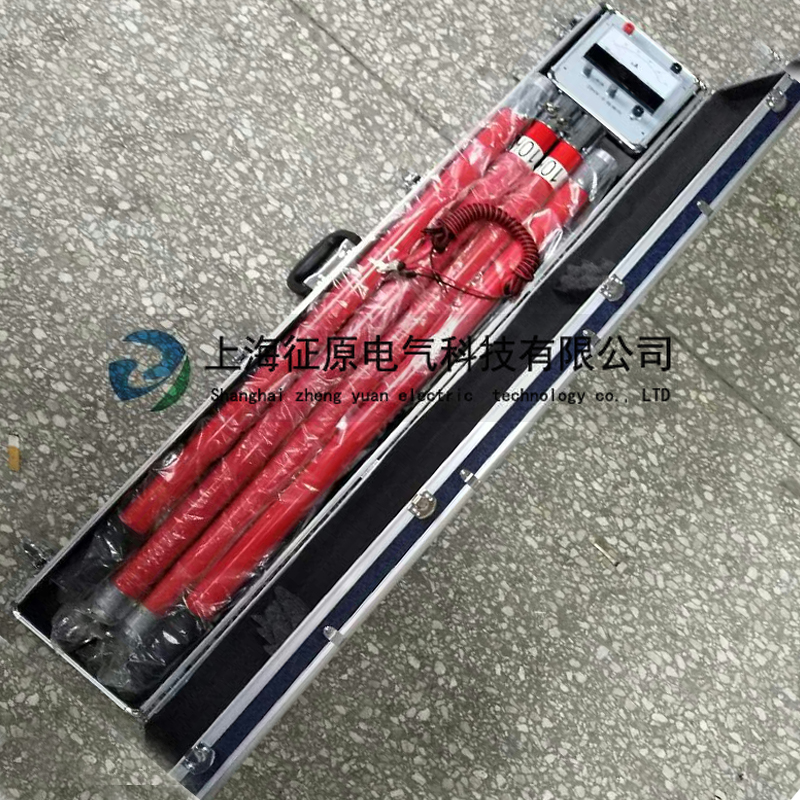

DHX-II型指针式高压核相仪适用于高压电力线路的相位核定工作。RA=RA′为固定电阻核相棒,固定电阻Ra=Ra′可调电阻rr′和微安表Ig组装成一只核相表,根据广义交流电桥原理:UA=UA′时,调节rr′可使电桥平衡,即Xg=0,此时,被测两端电压幅度值和电位相同。如果两端电压电位相同,而幅值不完全相等,调节rr′仍能使电桥平衡。只有当两端相位不相同时,调节rr′不能使电桥平衡即Ig=0,此时,被测两端电压不是相同位。


2008
年由上海市电力研究所会同上海市供电局,对DHX-II型指针式高压核相仪进行了电气性能方面的综合测试,测试结果如下:

1、单根核相棒电阻值和外形测量数据


额定电压
kV

标 称
长 度
m/m

实 测
长 度
m/m

误差
%


电阻值
MΩ)


电阻值
MΩ)

误差
%

10

A

900

865

-5

100

100

0

A

900

865

-3.8

100

100

0

35

A

1100

1080.3

-1.7

357

380

6.4

A

1100

1080.3

-1.7

357

380

6.4

110

A

1100

1150

4.5

660

740

12

A

1100

1150

4.5

660

740

12


2
、单根核相棒工频耐压试验数据

试品额定电压( kV

试验电压
kV

持续时间
(分)

10

50

5

良好

35

105

5

良好

110

300

5

良好



3
、单根核相棒、电抗元件发热试验数据


额定电压

(kV)



(kV)



(uA)

元 件
允许电流
(uA)

最大电流下持续5分钟元件的温升 ℃

10

1.0u线=10

87

674

4.5

2.0u线=20

190

35

1.0u线=35

93

443

5.5

2.0u线=70

184

110

1.0u=63.5

72

443

5

2.0u=127

138


测试时环境温度:17.5℃。

4
DHX-II型指针式整体试验数据

试品
额定
电压(kV)

两端试验电压( kV

A - A

A - B

A - C

T1

T2

0°

1 0 °

20 °

30 °

0°

120°+10

120°+20

120°+30

0°

-120°+10

-120°+20

-120°+30

10

10

10

0

10

22

30

46.5

89

89

92

46.5

73

69

62.5

35

35

35

0

12

19

26

40

73

79

80

40

65

60

55

110

50

50

0

6

8

12

37

44

44

44

37

30

35

32


5
、现场实测10kV35kV110kV系统的核相数据

系统电压
kV

核 相 表 读 数 (uA

AA

A B

A C

BB

B C

B A

CC

C B

C A

10

12

4248

4248

35

12

4648

4648

110

01

53

53


DHX-II
指针式高压核相仪测试结论
1
、核相仪系在运行电压下,进行高压电力线路的核定相位工作,属带电测试工具,特别对直接接触高电压的核相棒进行了较高的工频耐压试验。结果表明其绝缘性能和安全距离均能满足电业安全规程要求。另外由于核相棒末端装有放电指示管,当核相棒末端与核相表连线断开情况下,也能保证人身和设备安全。
2
、从模拟两端电压来看最大相位差30°的同名相电压(如经过长距离输电的线路),虽然调节rr′电阻不能使电桥完全平衡。但与不同名相的其他两相所测得Ig值相比,它们之间的差值23倍,仍能分辨三相的不同相位。
3
、仪器安全、可靠、使用方便,核相分辨能力高,携带轻便。
4
、该仪器经过一定的高压校验后,还可作测量高电压之用。
