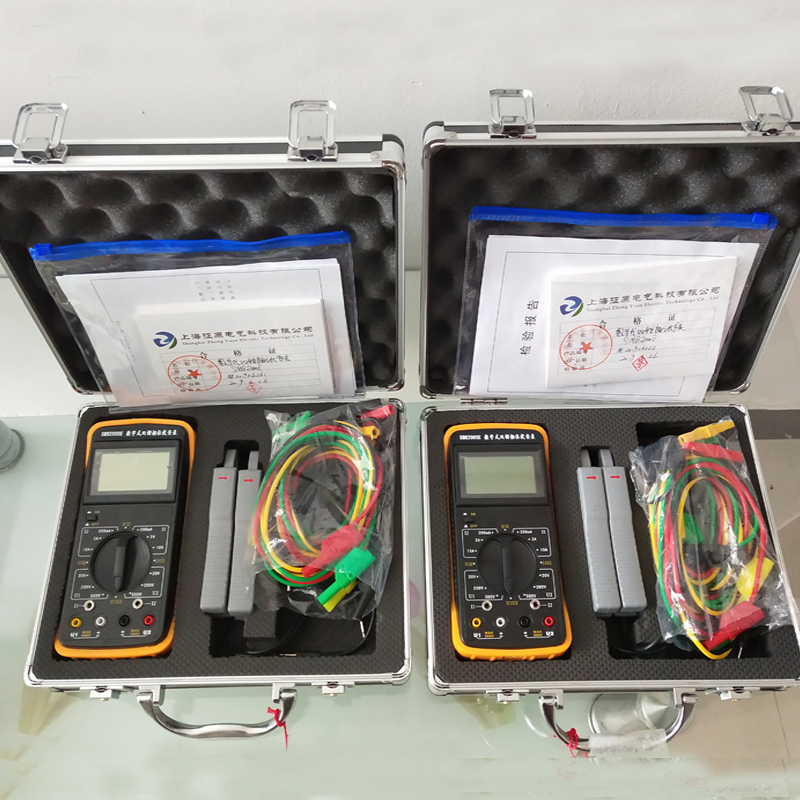

数字双钳相位伏安表SMG2000E是专为现场测量电压、电流及相位而设计的一种高精度、低价位、便携手持式、双通道输入测量仪器。用该表可以很方便地在现场测量U-U、I-I及U-I之间的相位,判别感性、容性电路及三相电压的相序,检测变压器的接线组别,测试二次回路和母差保护系统,读出差动保护各组CT之间的相位关系,检查电度表的接线正确与否等。采用钳形电流互感器转换方式输入被测电流,因而测量时无需断开被测线路。测量U1-U2之间相位时,两输入回路完全绝缘隔离,因此完全避免了可能出现的误接线造成的被测线路短路、以致烧毁测量仪表。显示器采用了高反差液晶显示屏,超大字符,以获得最佳视觉效果。


工作原理:采用钳形电流互感器转换方式输入被测电流,因而测量时无需断开被测线路。测量U1-U2之间相位时,两输入回路完全绝缘隔离,因此完全避免了可能出现的误接线造成的被测线路短路、以致烧毁测量仪表。


使用范围:该表是电力部门、工厂和矿山、石油化工、冶金系统进行二次回路检查的理想仪表。尤其适用于继电保护、电能计量、电力建设和变送电工程。


一、SMG2000E数字双钳相位伏安表产品特征
1、手持式结构;
2、在10mA-10A电流范围内,3V-500V电压范围内测量相位时不用断开电路和更换量限;
3、显示器采用了高反差液晶显示屏,超大字符,以获得最佳视觉效果;
4、开关功能及布局合理,转动开关即可读出被测电压、电流及其相位。
5、采用最新型专利电流钳,电流分辩率达0.1mA;电压分辩率0.1V。
6、该相位表微功耗设计,且具有电池电压检测功能。


二、SMG2000E数字双钳相位伏安表基本误差
1.1参比工作条件
(a)环境温度:(23±5)℃
(b)环境湿度:(45~75)% RH
(c)被测信号波形:正弦波、β=0.02
(d)被测信号频率:(50±0.2)Hz
(e)被测载流导线在钳口中的位置:任意
(f)测量相位时被测信号幅值范围:
100~220V、0.5A~1.5A
(g)外参比频率电磁场干扰:应避免
1.2 基本误差极限
a.交流电压见表1

表1:交流电压测量误差
量限                   分辨率                   基本误差极限
20V                   0.01V                  ±(0.3%读数+0.2%量程)
200V                   0.1V                  ±(0.3%读数+0.2%量程)
500V                     1V                   ±(0.3%读数+0.2%量程)
输入阻抗:各量限均为2MΩ
相位测量时,电压端输入阻抗>500KΩ

b.交流电流见表2

表2:交流电流测量误差
量   限               分 辨 率                基本误差极限
200mA               0.1mA                ±(0.3%读数+0.2%量程)
2A                        1mA
10A                    10mA

c.相位U-U、U-I、I-I见表3

表3:工频相位测量误差
范   围                       分 辨 率                    基本误差极限
0~360°                       1°                                ±2°

1.3 数字双钳相位伏安表工作误差
a.额定工作条件
(a)环境温度:(0~40)℃
(b)环境湿度:(20~80)% RH
(c)被测信号波形:正弦波、β=0.05
(d)被测信号频率:(50±0.5)Hz
(e)被测载流导线在钳口中的位置:任意
(f)测量相位时被测信号幅值范围
测 U1-U2相位时:30V~500V
测 I1-I2 相位时:10mA~10.00A
测 U1-I2 或 I1-U2 相位时:10V~500V、10mA~10.00A
(g)外参比频率电磁场干扰:应避免
b. 额定工作误差极限
c. 所述额定工作条件下,各被测量的额定工作误差极限不超过相应基本误差极限的两倍。


三、SMG2000E数字双钳相位伏安表安全特性
1. 耐压 :电压输入端与表壳之间、钳形电流互感器铁芯与钳柄及付边绕组线圈之间能承受1000V/50Hz、两电压输入端之间能承受 500V/50Hz 的正弦波交流电压历时 1min 的试验。。
2. 绝缘电阻:仪表线路与外壳之间、两电压输入端之间:≥10MΩ


四、SMG2000E数字双钳相位伏安表其它技术特性
1 .显示位数:3 1/2
2 .采样速率:3次/秒
3 .电源:单个9V 迭层电池、电源电流小于5mA
4 .外形尺寸
表壳尺寸: 186×86×33
钳壳尺寸: 140×40×19
钳口尺寸: Φ7×8
5 .重量 280g
