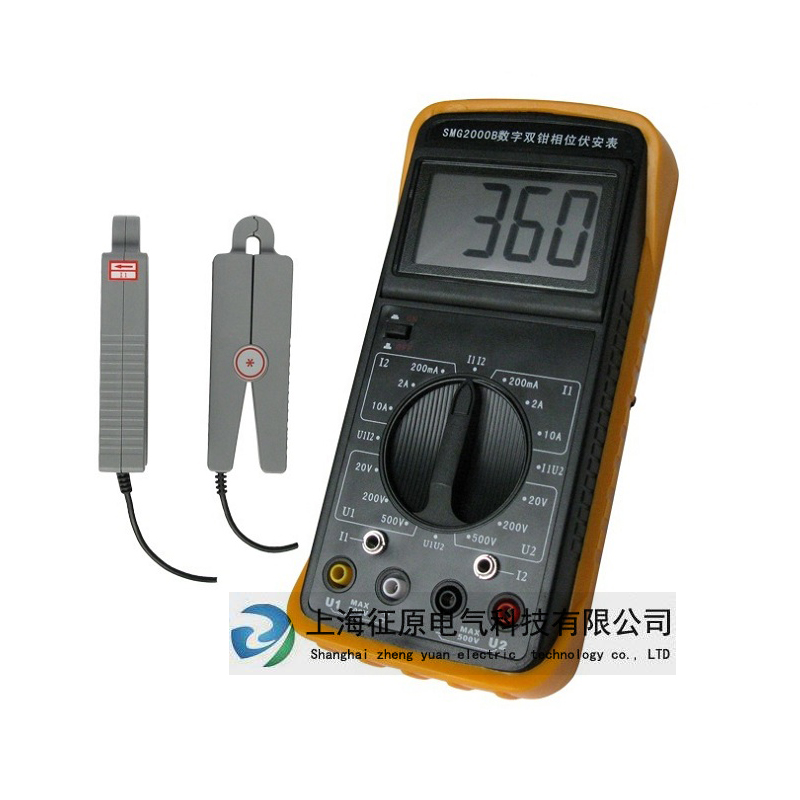

数字双钳相位伏安表SMG2000B是专为现场测量电压、电流及相位而设计的一种高精度、低价位、手持式、双通道输入测量仪表。用该表可以很方便地在现场测量U-U、I-I及U-I之间的相位,判别感性、容性电路及三相电压的相序,检测变压器的接线组别,测试二次回路和母差保护系统,读出差动保护各组CT之间的相位关系,检查电度表的接线正确与否等。采用钳形电流互感器转换方式输入被测电流,因而测量时无需断开被测线路。测量U1-U2之间相位时,两输入回路完全绝缘隔离,因此完全避免了可能出现的误接线造成的被测线路短路、以致烧毁测量仪表。显示器采用了高反差液晶显示屏,字高达25mm,屏幕角度可自由转换约70°,以获最佳视觉效果。外壳采用工程绝缘材料,另配橡皮防振保护套,安全、可靠。


相位伏安表工作原理:采用钳形电流互感器转换方式输入被测电流,因而测量时无需断开被测线路。测量U1-U2之间相位时,两输入回路完全绝缘隔离,因此完全避免了可能出现的误接线造成的被测线路短路、以致烧毁测量仪表。


相位伏安表使用范围:该表是电力部门、工厂和矿山、石油化工、冶金系统进行二次回路检查的理想仪表。尤其适用于继电保护、电能计量、电力建设和变送电工程。


SMG2000B数字双钳相位伏安表性能特征
1、手持式结构;
2、在10mA-10A电流范围内,3V-500V电压范围内测量相位时不用断开电路和更换量限;
3、显示器采用了高反差液晶显示屏,字高达25mm,屏幕角度可自由转换约70°,以获得最佳视觉效果;
4、开关功能及布局合理,转动开关即可读出被测电压、电流及其相位。
5、采用最新型专利电流钳,电流分辩率达0.1mA;电压分辩率0.1V。
3、该相位表微功耗设计,且具有电池电压检测功能。


SMG2000B数字双钳相位伏安表规格参数
一、 基本误差
1.1 参比工作条件
(a)环境温度:(23±5)℃
(b)环境湿度:(45~75)% RH
(c)被测信号波形:正弦波、β=0.02
(d)被测信号频率:(50±0.2)Hz
(e)被测载流导线在钳口中的位置:任意
(f)测量相位时被测信号幅值范围:100~220V、0.5A~1.5
(g)外参比频率电磁场干扰:应避免
1.2 基本误差极限
1.2.1 交流电压(见表1)

1:交流电压测量误差

分 辨 率

基本误差极限

20V

0.01V

±(1.2%RD+2

200V

0.1V

±(1.0%RD+2

500V

1V

±(1.2%RD+2


1.2.2 交流电流(见表2)

2:交流电流测量误差

分 辨 率

基本误差极限

200mA

0.1mA

±(1.0%RD+2

2A

1mA

10A

10mA


1.2.3 相位U-U、U-I、I-I(见表3)

3:工频相位测量误差

分辨率

基本误差极限

0360°

1°

±3°


测U1-U2相位时电压输入回路阻抗:40KΩ


二、工作误差
2.1 额定工作条件
(a)环境温度:(0~40)℃
(b)环境湿度:(20~80)% RH
(c)被测信号波形:正弦波、β=0.05
(d)被测信号频率:(50±0.5)Hz
(e)被测载流导线在钳口中的位置:任意
(f)测量相位时被测信号幅值范围
测U1-U2相位时:30V~500V
测I1-I2 相位时:10mA~10.00A
测U1-I2 或 I1-U2 相位时:10V~500V、10mA~10.00A
(g)外参比频率电磁场干扰:应避免
2.2 额定工作误差极限
在 1.1 所述额定工作条件下,各被测量的额定工作误差极限不超过相应基本误差极限的两倍。


三、SMG2000B数字双钳相位伏安表其它技术特性
3.1 显示位数:三位半
3.2 采样速率:3次/秒
3.3 电源:单个 9V 迭层电池、电源电流小于5mA
3.4 外形尺寸
表壳尺寸:192mm×95mm×55mm
钳壳尺寸:140mm×42mm×20mm
钳口尺寸:Φ7mm×9mm
3.5 重量
表体:280g
测量钳:2×200g
4.6 储存条件
温度:-10℃~50℃
