一、ZIJJ-III型三杯绝缘油介电强度测试仪概述

     在电力系统、铁路系统及大型石油化工厂矿,企业都有大量的电气设备,其内部绝缘大都是充油绝缘型的,绝缘油的介电强度是必测的常规试验。为适应市场需要,我公司依据国家标准GB/T507-2002、行标DL429.9-91以及最新的电力行业标准DL/T846.7-2004自行研发、生产了系列绝缘油介电强度测定仪。本仪器以单片微计算机为核心,实现了测试全部自动化,测量精度高,极大的提高了工作效率,同时也大大减轻了工作人员的劳动强度。



二、ZIJJ-III型三杯绝缘油介电强度测试仪主要功能及特点

1、本仪器采用微处理器,三杯一体,自动完成升压、保持、搅拌、静放、计算、打印等操作,可在080KV范围内进行油循环耐压试验。

2、大屏幕液晶显示,汉字菜单提示。

3、本仪器操作简单,操作人员只需进行简单的设置,仪器将会按照设定自动完成1-3个油样的耐压试验。每个油样,每次击穿电压值和轮回次数会自动存储,试验完成后,热敏打印机可打印出各油样各次击穿电压值和平均值。

4、掉电保持,可存储100个实验结果,并可显示当前环境温度和湿度。

5、采用单片机控制进行匀速升压,电压频率准确到50HZ,使得整个过程便于控制。

6、具有过压、过流、限位等保护,以保障操作人员的安全。

7、具有温度测量显示功能以及系统时钟显示。

8、标准RS232接口,可与计算机通信。



三、ZIJJ-III型三杯绝缘油介电强度测试仪主要技术指标

1、输出电压:080KV(可选)

2、电压畸变率:<3%

3、升压速度:0.55KV/S(可调)

4、静放时间:15分(可调)(一分钟一分钟调)

5、升压间隔:5分(可调)(一分钟一分钟调)

6、升压次数:110

7、升压器容量:15KVA

8、测量精度:±3%

9、电源电压:AC220V±10%  50Hz±1 Hz

10、功率:200W

11、适用温度:0℃~45

12、适用湿度:<75%RH

13、外形尺寸:585×390×410


四、ZIJJ-III型三杯绝缘油介电强度测试仪面板说明

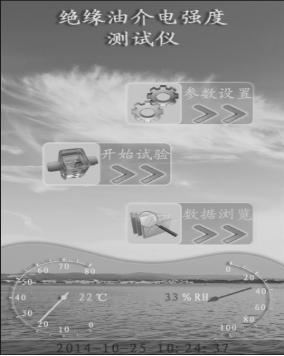

仪器显示器为触摸显示器,直接点击屏幕上所需要的项目即可进入。

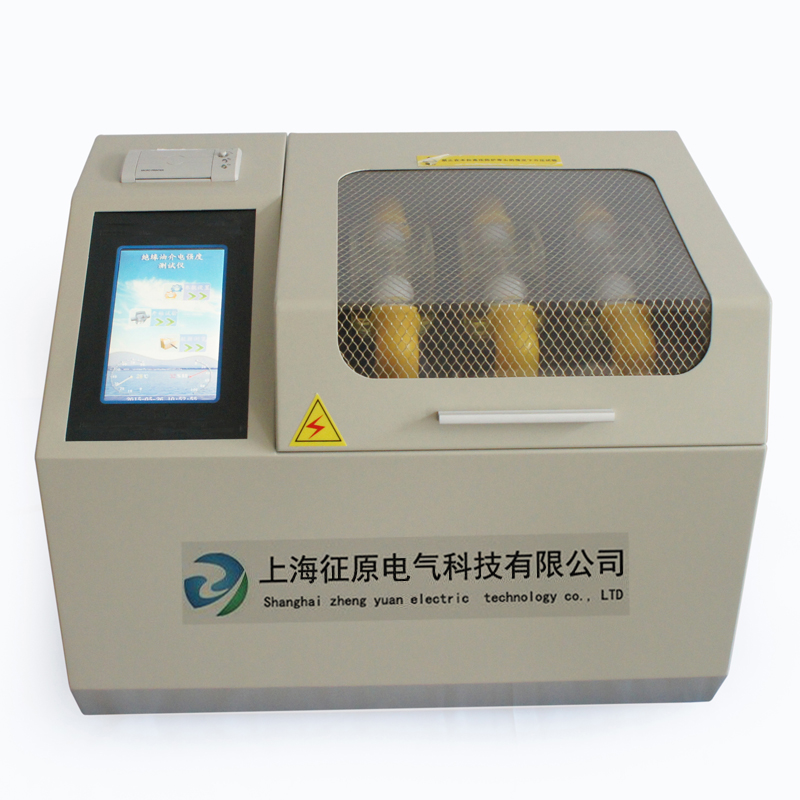

附:产品图片
