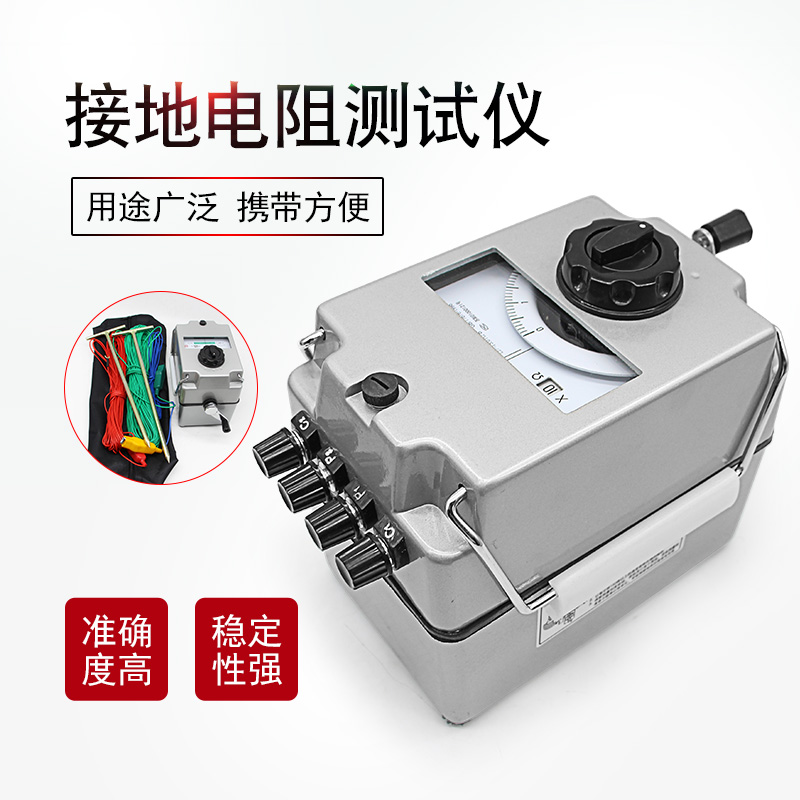

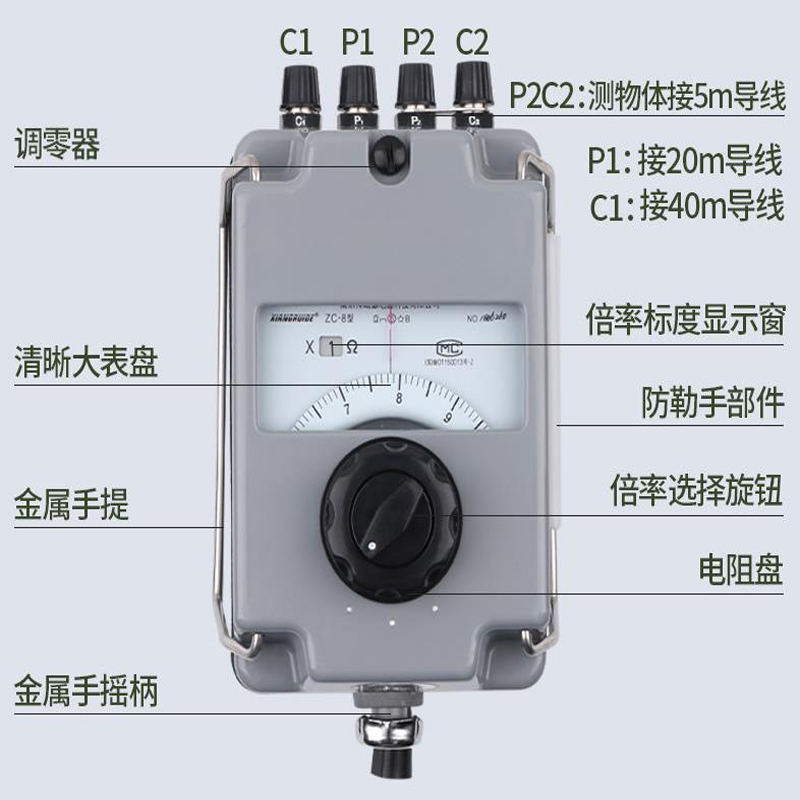

ZC-8接地电阻测试仪采用最传统的打地桩方法测量各种接地装置的接地电阻值,适用于直接测量各种接地装置的接地电阻值,亦可供一般低电阻的测量,还可以测量土壤电阻率。

安全性能:采用防溅式外壳保护设计
仪表尺寸:170mm×110mm×164mm
量:约4kg


ZC-8接地电阻测试仪技术参数

量程参数

测量范围

分辨率

1-10-100Ω

0 ~ 1Ω

0.01Ω

0 ~ 10Ω

0.1Ω

0 ~ 100Ω

1Ω

10-100-1000Ω

0 ~ 10Ω

0.1Ω

0 ~100Ω

1Ω

01000Ω

10Ω





ZC-8接地电阻测试仪应用指南:


1.本产品符合GB7676-98直接作用模拟指示电测量仪表及附件定义及通用要求及ZBN21012接地电阻表专业标准的有关规定。
2.仪表的基准值为量程。
3.仪表的基本误差以基准值的百分数表示其基本误差的极限为量程的±3%。
4.仪表工作环境温度为-20~+50℃。
5.仪表因温度变化引起指示值变化,换算成每变化10℃不大于基本误差。
6.仪表工作环境湿度为25%~95%,由此引起指示值的变化不大于基本误差。
7.仪表工作位置为水平。
8.仪表自水平工作位置向任一方向倾斜5°,由此引起指示值的变化不大于基本误差的1/2。
9.仪表在外磁场强度为0.4KA/m的影响下由此引起指示值的变化不大于基准值的1.5%。
10.仪表线路与外壳间的绝缘电阻不低于20MΩ。
11.仪表线路与外壳的电压试验为500V。
12.仪表的外壳防护性能为防溅式。
13.辅助探测针的接地电阻在其阻值不大于下表规定值时,对测量无影响。
14.仪表发电机手柄额定转速为120r/min。
