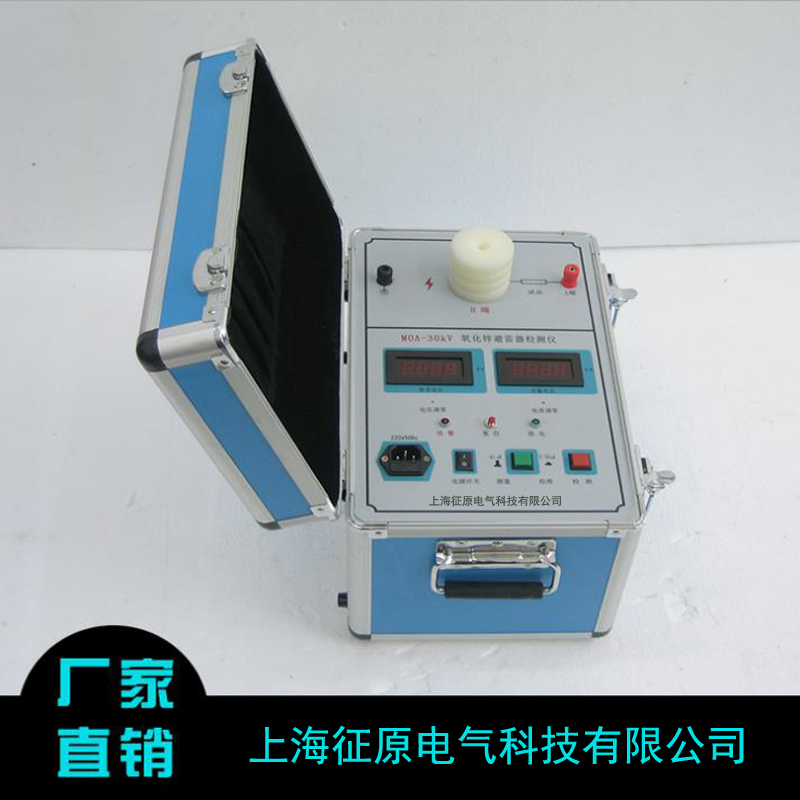

MOA-30kV氧化锌避雷器检测仪是专门用于检测10kV及以下电力系统用无间隙氧化锌避雷器MOA阀电间接触不良的内部缺陷,测量MOA的直流参考电压(U1mA)和0.75 U1mA下的泄漏电流。该仪器将直流高压电源、测量和控制系统组成一体,全部元件浓缩在一个机箱内,具有体积小,重量轻等特点,是电力系统以及氧化锌避雷器生产厂现场试验必不可少的设备。


一、MOA-30kV氧化锌避雷器检测仪产品技术参数
1、测量范围:电压0~30kV    电流:0~1000μA
2、测量精度:电压1%
3、环境温度:0~+40℃
4、相对湿度:25℃时≤85%
5、海拔高度:<1000M
6、电源电压:220V±10%
7、电源频率:50±1HZ


二、MOA-30kV氧化锌避雷器检测仪使用方法
1、打开仪器箱盖,将仪器外壳牢固接地。

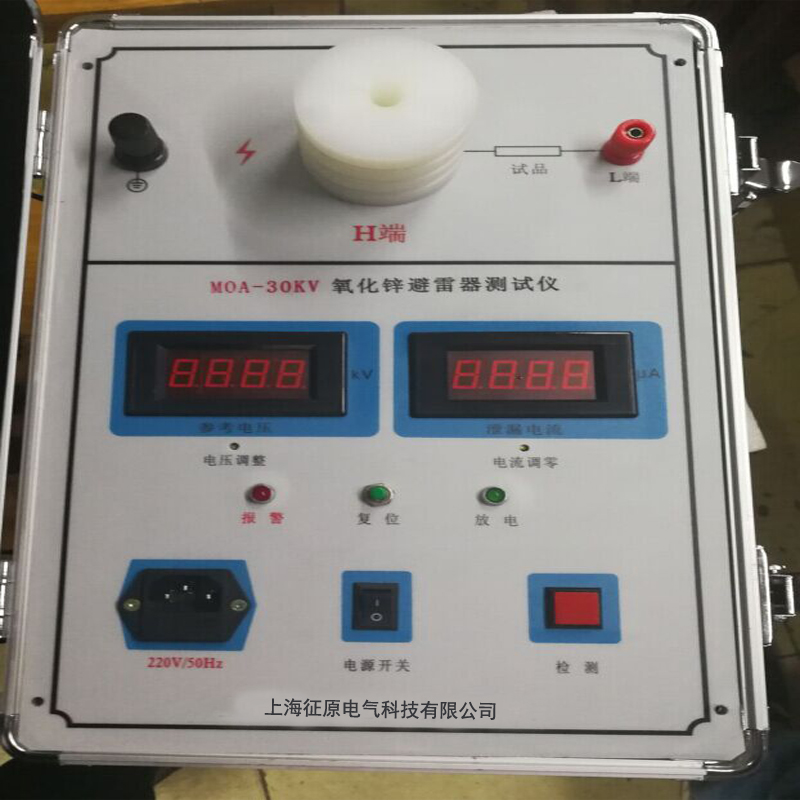

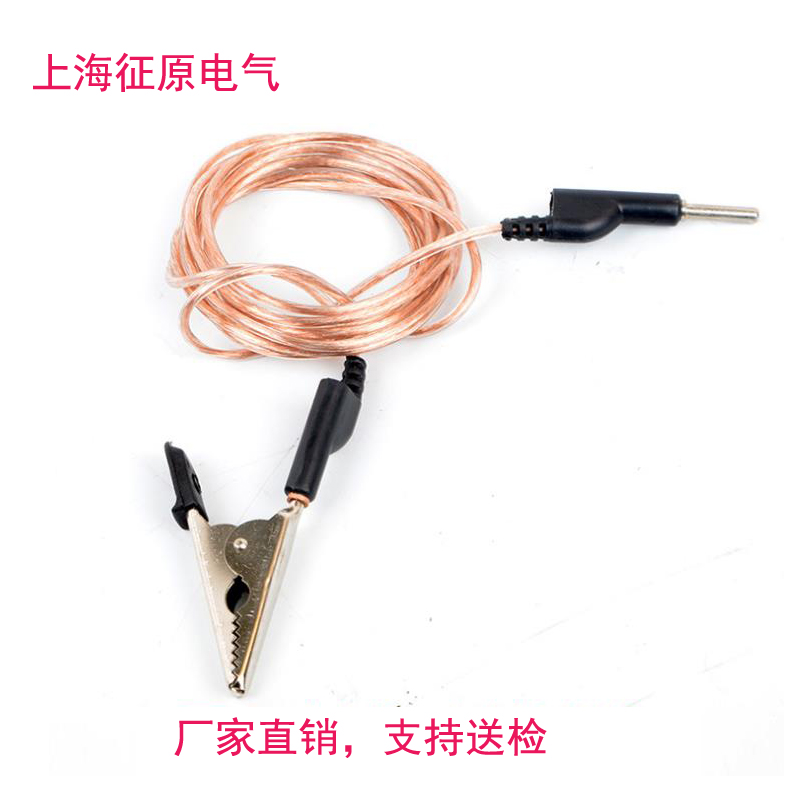

2、将避雷器的一端插入仪器的高压套管内(H端),另一端用线夹夹住。或者用专用的绝缘线从高压端引出外接试品。
3、合上电源开关,仪器内部自检后,报警灯亮,放电灯亮,按一下检测按钮,两块表头指示值为零±1个字。
4、按一下复位键,报警灯灭,仪器进入检测状态,可以进行测试。
5、按下检测按钮约1秒钟后松开,仪器自动完成MOA的全部检测项目。
6、注意事项
(1)如果按下检测按钮报警灯亮,表明MOA的内部有接触不良的缺陷,或者是外部接线不牢,待放电灯亮后,检查外部接线是否有问题,或者更换试品后再按一下复位键,进行下一次检测。
(2)如果报警灯不亮,表明MOA的内部接触良好,接线无问题,仪器将自动进入测量U1mA和Id的状态,并将测试的结果显示在表头上,待放电灯亮后,检测结束,拆除试验接线或者更换试品进行下一次测试。
