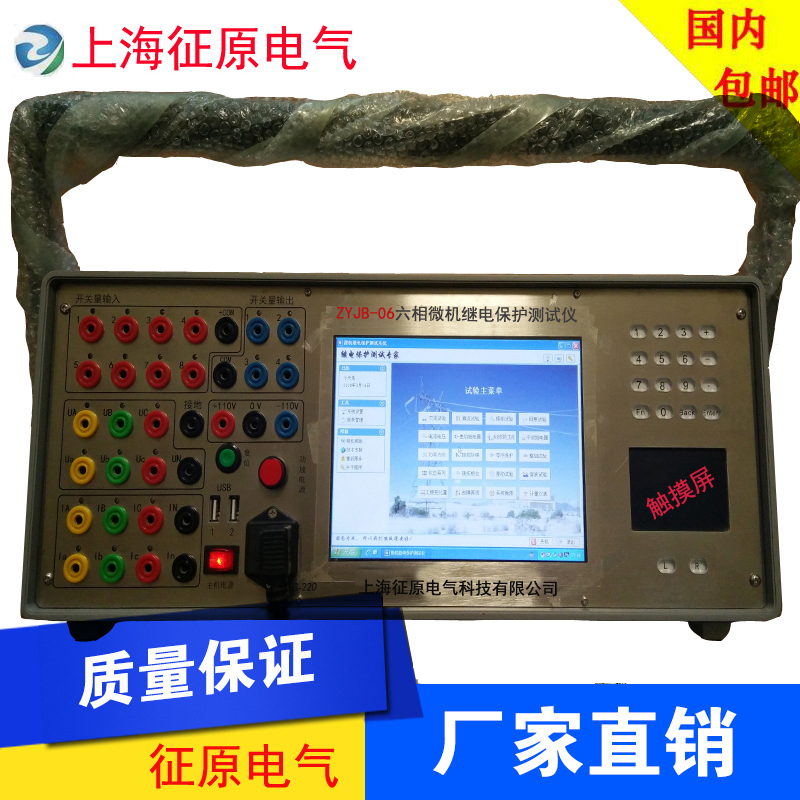

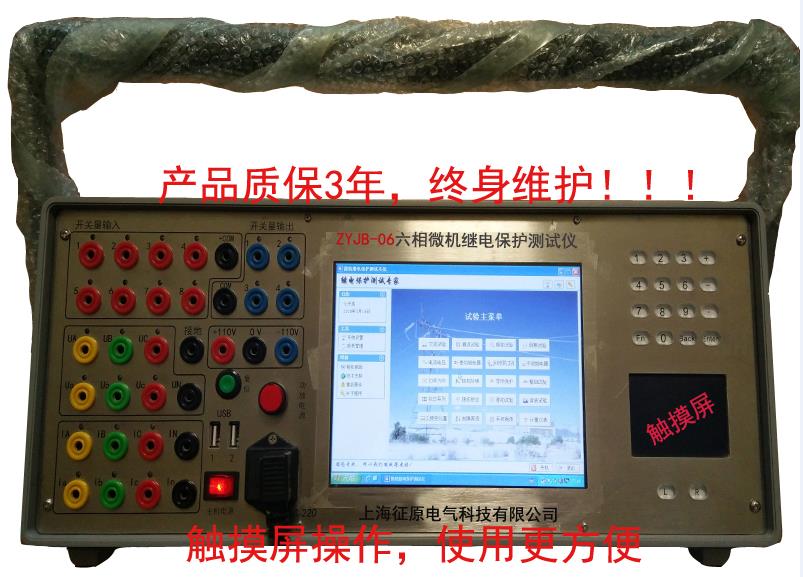

一、ZYJB-06型六相微机继电保护测试仪主要特点


1、满足现场所有试验要求。既可对传统的各种继电器及保护装置进行试,也可对现代各种微机保护进行各种试验,特别是对变压器差动保护和备自投装置,试验更加方便和完美。
1)具有标准的六相电流,六相电压同时输出,电流30A/相,电压125V/相。六相电流并联可达180A。

2、各种技术指标完全达到电力部颁发的DL/T624-1997《继电保护微机型试验装置技术条件》的标准。

3、单机独立运行,内置高性能工控机,主频双核1.7MHz,内存2G,硬盘32G,运行Windows XP操作系统。

4、国内同行业首先采用进口拉丝不锈钢面板,亚克力键盘,同时采用触摸式鼠标,克服了轨迹球鼠标操作不灵活、容易损坏的缺点,并选用8.4寸,分辨率为800×600的TFT真彩显示屏,使得单机整体操作方便自如,经久耐用。

5、主控板采用DSP+FPGA结构,16位DAC输出,对基波可产生每周2000点的高密度正弦波,大大改善了波形的质量,提高了测试仪的精度。

6、功放采用高保真线性功放,既保证了小电流的精度,又保证了大电流的稳定。

7、 采用USB接口直接和PC机通讯,无须任何转接线,方便使用。

8、  可连接笔记本电脑运行。笔记本电脑与工控机使用同一套软件,无须重新学习操作方法。

9、具备GPS同步试验功能。装置可内置GPS同步卡(选配)通过RS232口与PC机相连,实现两台测试仪异地进行同步对调试验。

10、配有独立专用直流辅助电压源输出,输出电压分别为110V(1A),220V(0.6A)。以提供给需要直流工作电源的继电器或保护装置使用。

11、具有软件自较准功能,避免了要打开机箱通过调整电位器来校准精度,从而大大提高了精度的稳定性。

二、ZYJB-06型六相微机继电保护测试仪技术参数


1、交流电流源:
幅值范围:  6×(0-30A) 精度:0.2%
六相电流并联输出最大值: 180A
相电流长期允许工作值: 10A
功  率: 300VA/相
六相并联最大功率: 900VA
六相并联最大输出时允许工作时间:10s
频率范围: 0--1000Hz   精度:0.001Hz
谐波次数: 2--20次     相位: 0--360°   精度:0.1°

2、直流电流源:
幅值:20A/相   功率:300VA/相   精度:0.2%

3、交流电压源:
幅值范围 :6 ×(0--125V)    精度:0.2%
线电压范围: 0--250V
相电压/线电压输出功率 :70VA/100VA
频率范围:0--1000Hz    精度:0.001Hz
谐波次数: 2--20次

4、直流电压源:
相电压输出幅值:0--±150V    精度:0.2%
线电压输出幅值:0--±300V
相电压/线电压输出功率:90VA/180VA

5、开关量端子:
开关量输入端子:8对
空 接 点: 1--20mA,110V 装置内部有源
电位翻转:0--6VDC为低电平
15--250VDC为高电平
开关量输出端子:4对,空接点,遮断容量:110V/2A,220V/1A。

6、时间测量范围:
范围  1ms~9999s     测量精度  1ms

7、体积重量:
体积 470 (mm)×405 (mm)×185 (mm)   约20Kg

8、电   源:
AC220V±10%    50Hz  10A
