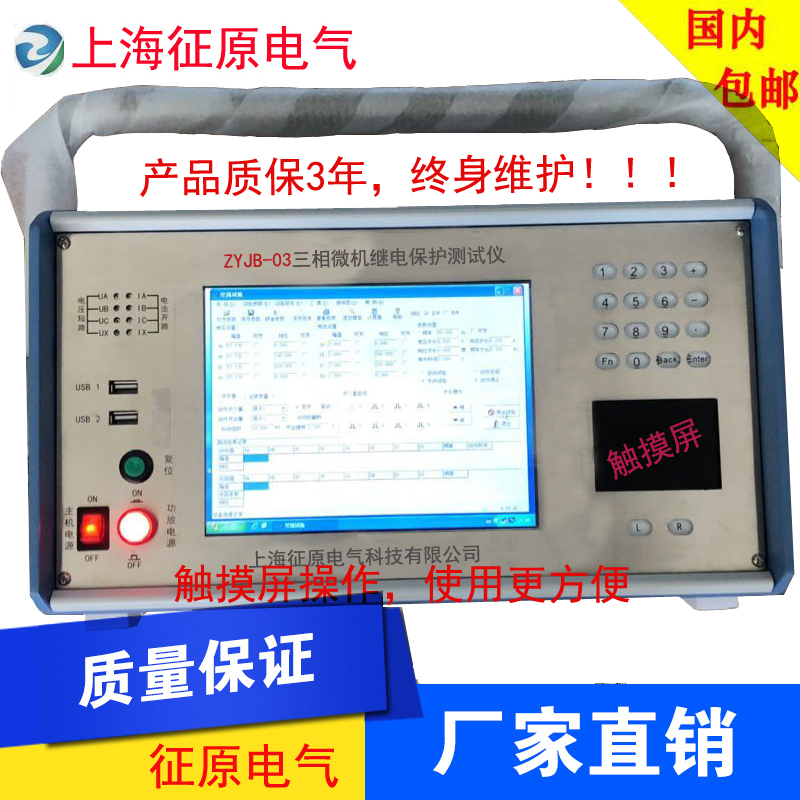

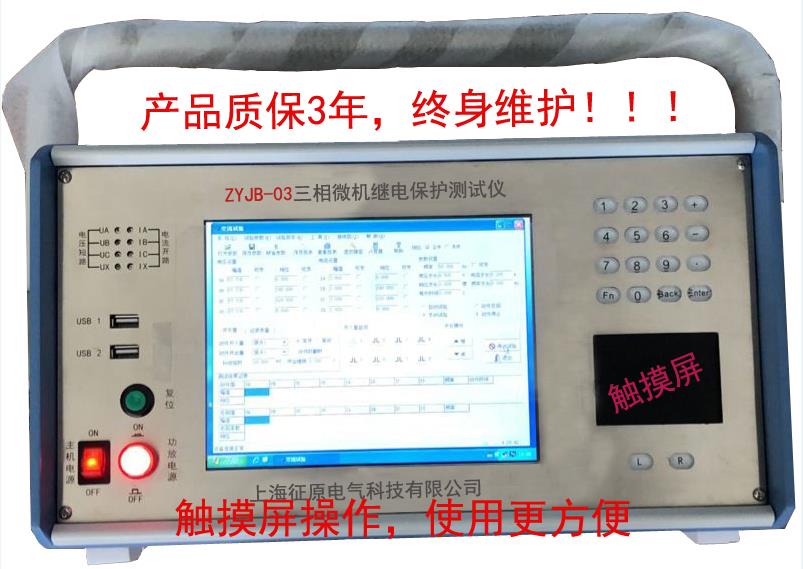

一、ZYJB-03型三相微机继电保护测试仪主要特点


1、满足现场所有试验要求。既可对传统的各种继电器及保护装置进行试,也可对现代各种微机保护进行各种试验,特别是对变压器差动保护和备自投装置,试验更加方便和完美。
1)具有标准的四相电压,三相电流同时输出,电压125V、相,电流40A/相。三相电流并联可达120A。

2、各种技术指标完全达到电力部颁发的DL/T624-1997《继电保护微机型试验装置技术条件》的标准。

3、单机独立运行,内置高性能工控机,主频双核1.7MHz,内存2G,硬盘32G,运行Windows XP操作系统。

4、国内同行业首先采用进口拉丝不锈钢面板,亚克力键盘,同时采用触摸式鼠标,克服了轨迹球鼠标操作不灵活、容易损坏的缺点,并选用8.4寸,分辨率为800×600的TFT真彩显示屏,使得单机整体操作方便自如,经久耐用。

5、主控板采用DSP+FPGA结构,16位DAC输出,对基波可产生每周2000点的高密度正弦波,大大改善了波形的质量,提高了测试仪的精度。

6、功放采用高保真线性功放,既保证了小电流的精度,又保证了大电流的稳定。

7、 采用USB接口直接和PC机通讯,无须任何转接线,方便使用。

8、  可连接笔记本电脑运行。笔记本电脑与工控机使用同一套软件,无须重新学习操作方法。

9、具备GPS同步试验功能。装置可内置GPS同步卡(选配)通过RS232口与PC机相连,实现两台测试仪异地进行同步对调试验。

10、配有独立专用直流辅助电压源输出,输出电压分别为110V(1A),220V(0.6A)。以提供给需要直流工作电源的继电器或保护装置使用。

11、具有软件自较准功能,避免了要打开机箱通过调整电位器来校准精度,从而大大提高了精度的稳定性。



二、ZYJB-03型三相微机继电保护测试仪技术参数


1、交流电流源:
相电流输出(有效值):  0--40A/相  精度:0.2%
三相并联输出(有效值): 0--120A/三相同相位并联输出
相电流长时间允许工作值(有效值): 10A
每相最大输出功率 :420VA
三相并联电流最大输出功率 :900VA
三并电流最大输出允许工作时间 :10s
频率范围: 0--1000Hz    精度:0.001Hz
谐波次数: 2--20次      相位:0--360°    精度:0.1°

2、直流电流源:
电流输出:  0--±20A/相   精度 0.2%

3、交流电压源:
相电压输出(有效值): 0--125V/相  精度:0.2%
线电压输出(有效值): 0--250V
相电压/线电压输出功率 : 75VA/100VA
频率范围: 0--1000Hz  精度:0.001Hz
谐波次数: 2--20次    相位:0--360°   精度:0.1°

4、直流电压源:
相电压输出幅值:0--±150V   精度:0.2%
线电压输出幅值:0--±300V
相电压/线电压输出功率: 90VA/180VA

5、开关量端子:
开关量输入端子:  8对
空接点: 1--20mA,110V装置内部有源输出
电位翻转: 0--6VDC为低电平
15--250VDC为高电平
开关量输出端子:4对,空接点  遮断容量:110V/2A,220V/1A。

6、时间测量范围:
范围:1ms--9999s    测量精度:1ms

7、体积重量:
体积: 365(mm )×400(mm )×195 (mm )   约18Kg

8、电源:
AC220V±10%   50Hz   10A
