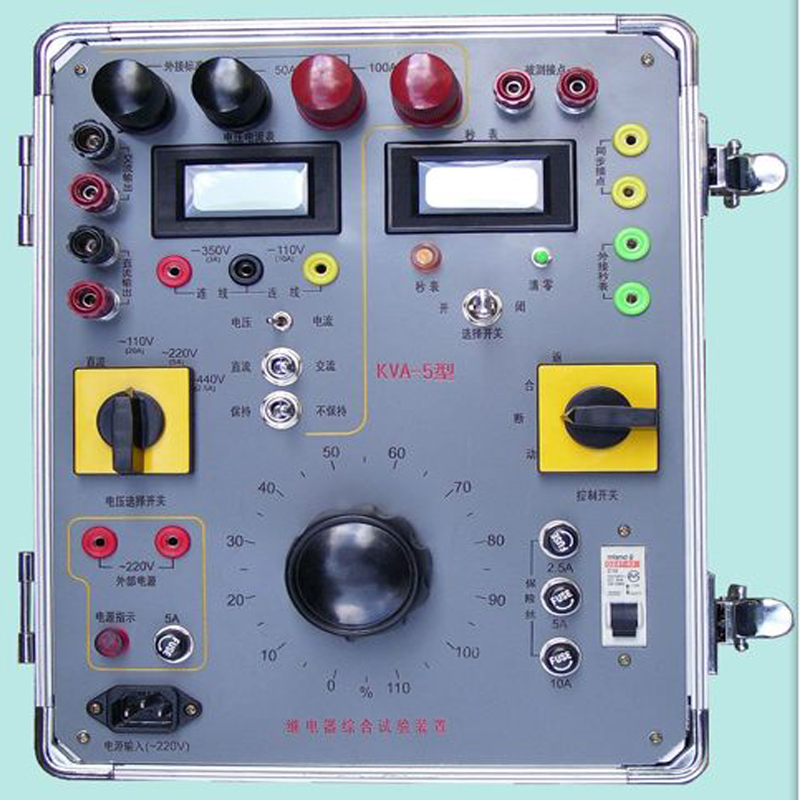

KVA-5型继电器综合实验装置为保护继电器通用测试仪器,适用于电流、电压、时间、中间等继电器与跳、合闸试验,具有坚固耐用、体积小、重量轻、功能全,便于携带等特点。


一、KVA-5型继电器综合实验装置使用说明:
首先,将被试继电器的“常开”、“常闭”接点用连接线接至仪器的被测接点,同时将被试继电器的动作线圈接点接至“交流输出”、“直流输出”、或“0---50A、0---100A”大电流输出端子(注:“交流输出、直流输出”同样可以输出电流。)
然后,用电压选择开关选择试验电压范围(使用:“0---50A、0---100A”时“电压选择开关”只要放在交流档即可),同时将电压电流显示开并放在试验要求的位子,比如:试验在交流电压继电器,应将“交流、直流”放在“交流”,“电压、电流”放在“电压”。(使用“0---50A、0---100A”时,应外接标准电流表,此时与显示无关)。
如果:使用直流电源必须将电压选择开关放在直流档,同时,根据电压要求将电压连线短接,不然,无直流电源输出。
“保持、不保持”开关是指被试继电器在动作以后,“保持”状态时仪器仍然保持供电状态,“不保持”则反之。


二、KVA-5型继电器综合实验装置技术参数:
1、源电压:~220V±10%  50HZ
2、最大额定输出容量:1KVA
3、可调交流电流输出:0—~100A(~7.5V)0—50A(~15V)
4、可调交流电压输出:0—~440V(~2.5A)0—~220V(5A)
0—~100V(20A)
5、可调直流电压输出:0— -110V(8A)0— -350V(3A)
6、电流,电压表能显示各档位的数据(0—50A和0—100A档需要外接标准电流表。)
7、时间测试范围:0—19.999S
8、体积:320×260×210mm
9、重量:20kg
