ZYJD-II型继电保护试验箱系长期从事继电保护现场试验人员,集多年现场调试经验,设计研究开发的一种适用于电力系统继电器、继电保护装置通用的新型仪器。贯穿了我公司的宗旨:现场为主、操作简便灵活,使继电保护现场试验工作轻松便捷、快速、准确。

一、ZYJD-II型继电保护试验箱技术参数
1、电源电压:220V±10%
2、交流输出:AC 0~250V           2A
0~500mA         36V
0~10A            36V
0~30A            36V
0~100A           12V
3、直流输出:DC 0~250V          0.5A
0~10A           12V
0~300mA        12V
4、测量精度:0.5级
5、测量时间范围:0~99.999s
分辨率:1ms
6、体积:380×300× 200
7、重量:16kg


二、ZYJD-II型继电保护试验箱操作方法

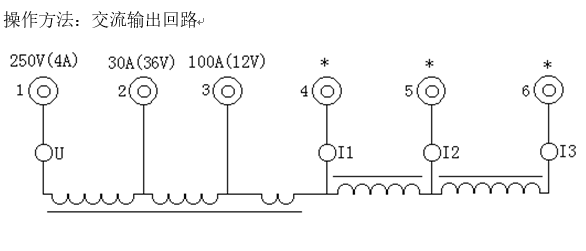

1、交流电压0~250V(4A)输出时,从1与4之间输出0~250V电压,此时显示选择应切至“U”指示灯亮,当输出超出250V(4A)时,仪器内部将自动切断输出。
2、交流电流输出:
⑴交流电源0~100A(12V)输出时,从3与4端子之间输出,此时显示选择应切至“I1”指示灯 亮,当输出电流超出120A时,仪器内部将自动切断输出。且内部告警,延时约10秒后将自动恢复输出。
⑵交流电流0~30A(36V)输出时,从2与4端子之间输出,此时显示选择应切至“I1”指示灯亮,当输出电流超出40A时,仪器内部将自动切断输出。且内部告警,延时约10秒后将自动恢复输出。
⑶交流电流0~5A(12V)输出时,从3与5端子之间输出,此时显示选择应切至“I2”指示灯亮。
⑷交流电流0~10A(36V)输出时,从2与5端子之间输出,此时显示选择应切至“I2”指示灯亮。
⑸交流电流0~1A(36V)输出时,从2与6端子之间输出,此时显示选择“I3”指示灯亮。
⑹交流电流0~500mA(12V)输出时,从3与6端子之间输出,此时显示选择“I3”指示灯亮。
注:当输出交流量时,切勿同时输出两个交流量。
3、直流输出回路:
直流回路为开关稳压电源原理输出,分电流输出单元与电压输出单元,可同时输出两个量,即一个电流量,一个电压量。
4、时间测量单元:
⑴仪器内置6位数显电秒表,电秒表可内部启动,也可外部启动,即可设置为单边触发,也可设置为双边触发。当内部启动时,按下任意一个“输出控制”开关,仪器即可启动秒表,通过被试继电器接点至仪器面板“停表”端子,秒表停止。此秒表接点可与0~250V直流电位兼容。
⑵声光提示设置在秒表单元回路内,如需测试被试继电器常开接点是否动作,此时开关应置常开位,继电器动作后声光提示。如需测试被试继电器常闭接点是否断开时,此时应置常闭位,继电器动作后,声光提示。


注:ZYJD-II型继电保护试验箱继电保护试验箱 参数请以产品使用说明书或合同为准。
