数字式兆欧表别名:高压兆欧表,绝缘电阻表,绝缘电阻测试仪,摇表.

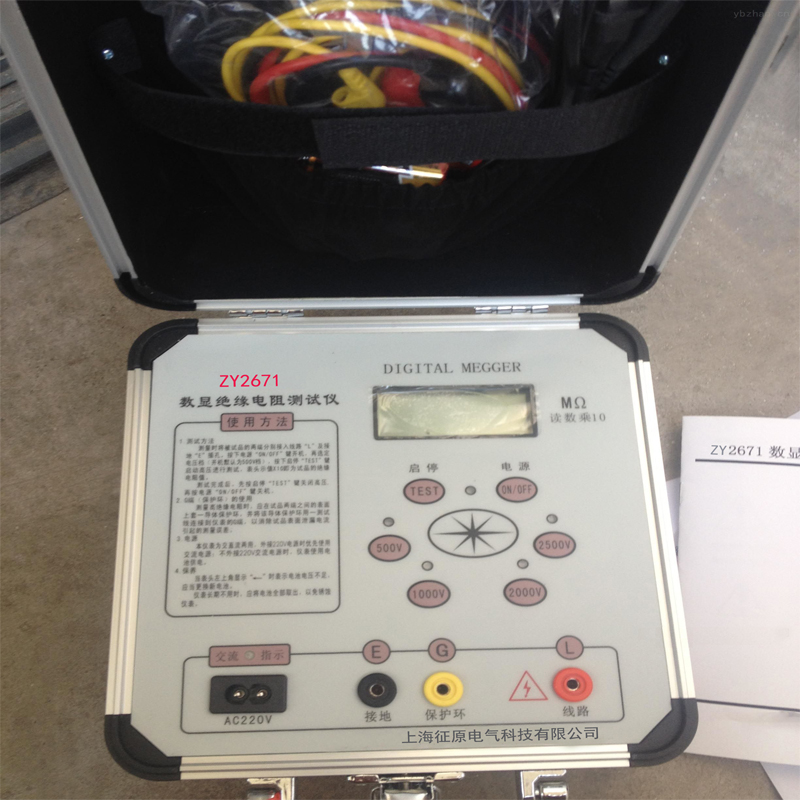

ZY2671型2500V数字式兆欧表由中大规模集成电路组成。本表输出功率大,短路电流值高,输出电压等级多(有四个电压等级)。工作原理为由机内电池作为电源经DC/DC变换产生的直流高压由E极出经被测试品到达L极,从而产生一个从E到L极的电流,经过I/V变换经除法器完成运算直接将被测的绝缘电阻值由LCD显示出来。


ZY2671型数字式兆欧表产品特征

电阻测试仪输出功率大、带载能力强,抗干扰能力强,本表外壳由高强度铝合金组成,机内设有等电位保护环和四阶有源低通滤波器,对外界工频及强电磁场可起到有效的屏蔽作用。对容性试品测量由于输出短路电流大于1.6mA,很容易使测试电压迅速上升到输出电压的额定值。对于低阻值测量由于采用比例法设计故电压下落并不影响测试精度。

本仪表不需人力作功,由电池供电,量程可自动转换。一目了然的面板操作和LCD显示使得测量十分方便和迅捷。本表输出短路电流可直接测量,不需带载测量进行估算。


ZY2671型数字式兆欧表参数规格

① 使用条件
环境温度:0℃~+45℃ 相对湿度:≤85%RH
② 输出电压等级、测量范围、分辨率、误差
输出电压等级:500V,1000V,2000V,2500V
测量范围:0~19990MΩ
分 辨 率:0.01MΩ,0.1MΩ,1.0MΩ,10.0MΩ
相对误差:0~2000MΩ≤±5%±2d,
2000MΩ~19990MΩ≤10%±2d
③ 输出最高电压带载能力及短路电流
电压/负载:2500V/20MΩ
电压跌落:约10%
短路电流: >1.6mA
④ 电源适用范围、功率损耗
直流:8×1.5V(AA, R6)电池
交流:220V/50Hz
功耗:静态功耗≤160mW;最大功率≤2.5W
⑤ 体积与重量
体积:235mm(L)×200mm(W)×135mm(D);
重量:<1.4kg
