指针式绝缘电阻测试仪别名:高压兆欧表,绝缘电阻表,绝缘电阻测试仪,电动摇表,兆欧表.


2550型系列指针式绝缘电阻测试仪的DC 测试电压 500V 1000V 2500V 5000V 10000V,测量范围:0-0.5GΩ/0.2-20GΩ自动转换,0-1GΩ/0.4-40G Ω自动转换,0-2GΩ/1-100GΩ自动转换,0-5GΩ/2-200GΩ自动转换, 0-10GΩ/4-400GΩ自动转换。

绝缘电阻测试仪精度:绝缘阻抗温度23 ℃±5 ℃ ,湿度<=70% 时20M Ω-10G Ω读数的±5% ,其它为读数的±10%。工作温度与湿度 -10 ℃-40 ℃ ≤85%,保存温度与湿度 -20 ℃-60 ℃ ≤90%,绝缘阻抗电路与机壳间大于1G Ω。耐压电路与机壳间电压5000VAC,承受1 分钟。


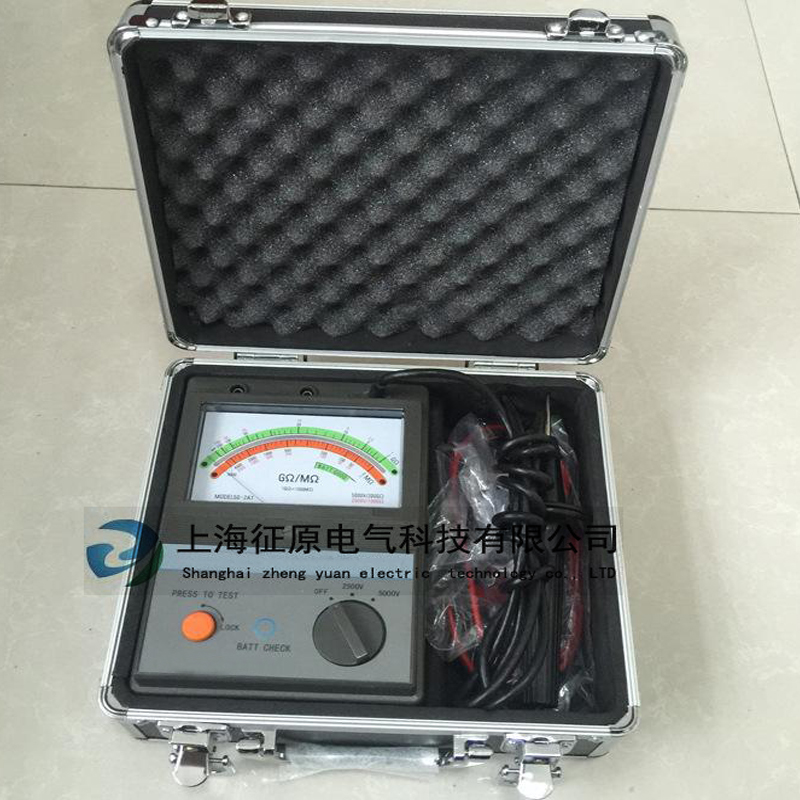

2550型指针绝缘电阻测试仪仪表结构
① 测试探头  ②接地保护端   ③地端     ④指示高低范围发光二极管        ⑤测试按钮     ⑥功能开关     ⑦电池盖板     ⑧充电指示⑨直流电源插孔


一、根据电压等级,2550型指针式绝缘电阻测试仪分为以下几种型号
2501 型(2500V ) 单档
2502 型(5000V ) 单档
2550 型(2500V 、5000V ) 双档
2503 型(5000V 、10000V ) 双档
2520 型(5000V 、1000V 、2500V ) 三档

2510 型(2500V 、5000V 、10000V ) 三档
单档(2501 型、2502 型)直接读取。
双档 2550 型2500V 档、2503 型5000V 档按黑色字体读取。
2550 型5000V 档、2503 型10000V 档按红色字体读取。
三档 2520 型5000V 档按蓝色字体读取。
1000V 档按黑色字体读取。
2500V 档按红色字体读取。
注意:该仪表为水平放置,倾斜将产生读数误差


二、2550型针式绝缘电阻测试仪使用说明特别注意:
当测试旋扭按下工作时蜂鸣器发声,提示有高压出现在仪表的接线端和地端(LINE 端和EARTH 端),在测试时,确保电路接地,通常仪表的接地保护端(GUARD 端)接大地。
a. 机械调零
功能开关6 照置OFF 位,调表针批示在“∞”刻度上。用起子转动调零螺丝(安装在前面板的中央)。
b.电池检查
功能开关6 置于BATT.CHECK 位,按下测试按钮5 ,当指针批示电量足够使仪表正常,否则需更换电池或需充电(C 型)。2520 型略有不同,将功能开关6 置于OFF 位,按下测试按钮5 并锁住,再按BATT.CHECK 键,即可电池检查。
注意:应避免此项长时间免检,因为此时将比绝缘测试时消耗更大的电流。
c.绝缘阻抗测量
通常仪表的功能开关6 置于OFF 位,在进行测量时将它置于M Ω或G Ω位从仪表的地端3 和2 分别引出两根测试线按被测物的地端和大地,再将仪表的探头1 接被测物测试点并按测试钮5 (顺时针方向旋转后可自锁)即可开始测量。
注意:应确保测试电路中不含有易被高压所损害的元件。
d.绝缘阻值读取
本仪表为了拓宽量程,内部采用了量程自动转换电路,因此表盘为双色刻度显示,上档为绿色区,下档为橙色区,当仪表测量绝缘阻抗时,表盘上如红色发光二级管亮,则绝缘阻值按橙色区内的刻度值读取,如绿色发光二极管亮则按绿色区内的刻度值读取。


三、2550型指针式绝缘电阻测试仪电池更换
松开机壳后面板螺丝,打开电池盒盖,换下全部电池。当仪表用于零上温度时,建议使用碱性电池,一般电池可能在零下温度失效。

绝缘电阻测试仪尺寸: 200 (长)×140 (宽)×80 (高)mm,重量: 2Kg 左右,电源: 8 节1.5V (五号)碱性环保电池

附件: 铝合金包装箱,8 节1.5V (五号碱性电池,测试导线,产品说明合格证)各一份,C 型表附8 节可充电电池,AC/DC 电源一个。
