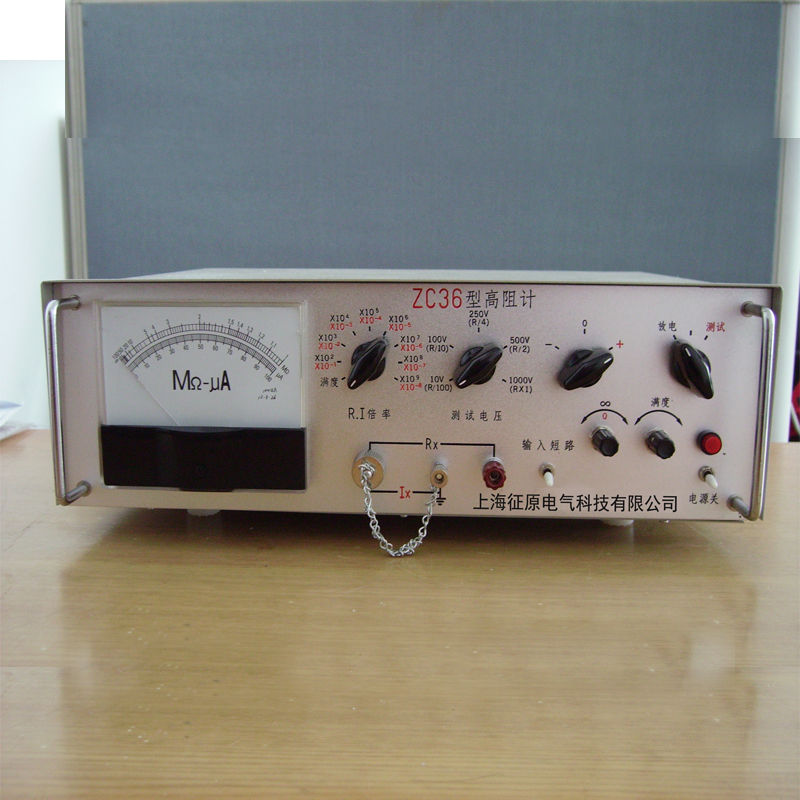

ZC36型指针式高阻计是一种直读式的超高电阻和微电流两用仪器。仪器的最高量限1017Ω电阻值(测试电压为1000V)和10-14A微电流。适用于科研、工厂、学校、企业部门对绝缘材料、电工产品、电子设备以及元件的绝缘电阻测量和高阻值兆欧电阻的测量,也可用于微电流测量。


ZC36型指针式高阻计技术指标

一、仪器的正常工作条件:

1.环境温度 0~40℃

2.相对湿度 ≤80%

3.工作室内无辐射源。

二、 校验标准气候环境条件:

1.环境温度 20±2℃

2.相对湿度 65%±15%

三、工作电源:

1.电压 ~220V允差±10%

2.频率 50Hz

3.消耗功率 15W

四、仪器的测试电压及测试范围:

1.高电阻的测试电压:

(1)电压共分五档:10V、100V、250V、500V、1000V;

(2)电压偏差:不大于5%

(3)电压稳定度:不大于0.2%

2.高电阻测量:

(1)测量范围:1×106~1×1017Ω共分八档(1×1017Ω为最大检测值,此时测试电压为1000V);

(2)各档测试量限及仪器基本误差如附表1所示(在标准气候环境条件及稳定的工作电源下)


测试电压(V)

10

100

250

500

1000

档数

倍率

量限(Ω)

基本误差

量限(Ω)

基本误差

量限(Ω)

基本误差

量限(Ω)

基本误差

量限(Ω)

基本误差

1

×102

1×106~2×107

±10%

1×107~2×108

±10%

2.5×107~1×108

±10%

5×107~1×109

±10%

1×108~2×109

±10%

2

×103

1×107~2×108

1×108~2×109

2.5×108~1×109

5×108~1×1010

1×109~2×1010

3

×104

1×108~2×109

1×109~2×1010

2.5×109~1×1010

5×109~1×1011

1×1010~2×1011

4

×105

1×109~2×1010

1×1010~2×1011

2.5×1010~1×1011

5×1010~1×1012

1×1011~2×1012

5

×106

1×1010~2×1011

1×1011~2×1012

2.5×1011~1×1012

5×1011~1×1013

1×1012~2×1013

6

×107

1×1011~2×1012

±20%

1×1012~2×1013

±20%

2.5×1012~1×1013

±20%

5×1012~1×1014

±20%

1×1013~2×1014

±20%

7

×108

1×1012~2×1013

1×1013~2×1014

2.5×1013~1×1014

5×1013~1×1015

1×1014~2×1015

8

×109

1×1013~2×1014

1×1014~2×1015

2.5×1014~1×1015

5×1014~1×1016

1×1015~2×1016



3.微电流测量

(1)测量范围:1×10-5~1×10-14A共分八档(1×10-14A为最小检测值);

(2)电流极性:“+”或“-”;

3)各档测试量限及仪器的基本误差如附表2所示(在标准气候环境条件及稳定的工作电源下)

档数

倍数

量限(A)

基本误差

1

×10-1

1×10-5~1×10-7

±10%

2

×10-2

1×10-6~1×10-8

3

×10-3

1×10-7~1×10-9

4

×10-4

1×10-8~1×10-10

5

×10-5

1×10-9~1×10-11

6

×10-6

1×10-10~1×10-12

±20%

7

×10-7

1×10-11~1×10-13

8

×10-8

1×10-12~1×10-14

                                                                                                                                               附表2

五.仪器的零点漂移

仪器在稳定的工作电压及无信号输入时(输入短路),通电1h后,在8小时内零点漂移不大于全标尺±4%

六.仪器的时间响应:小于30S

七.仪器可连续工作8h

八.体积:420mm×310mm×136mm

九.重量:约10kg
