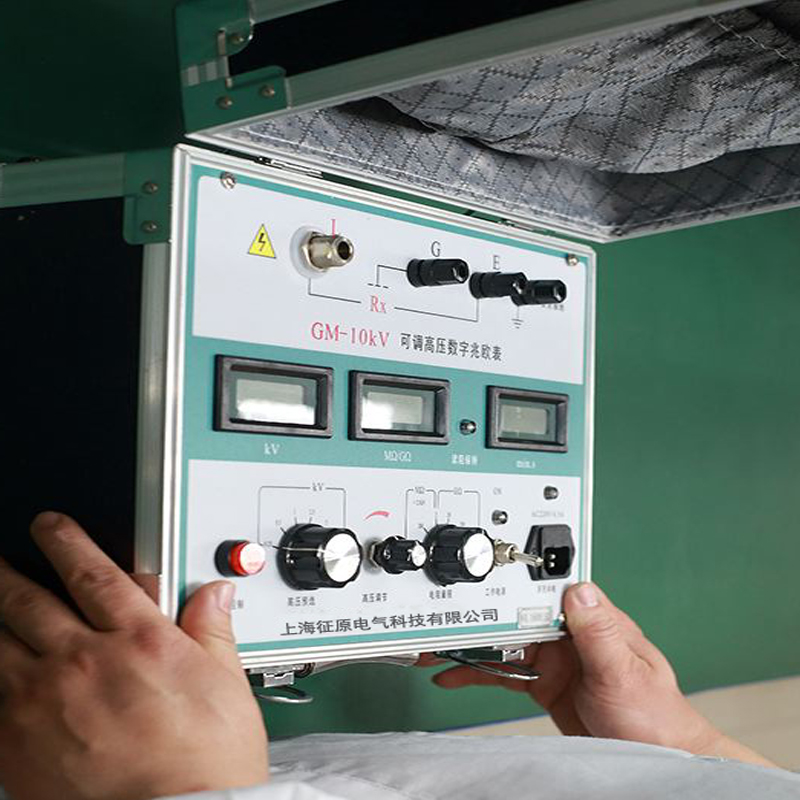

一、GM型系列可调高压数字兆欧表具有下列特点:

1、具有强力抗电场感应干扰能力,达到2mA(50Hz),已知适应500kV变电站现场不拆线测量500kV大型变压器的绝缘电阻参数。
2
、测试电源的短路电流>5mA,最大达15mA。适应大容量、大电感的测试。
3
、电阻测量范围宽广,从0.5MΩ~200000MΩ。读数准确、分辨力高。
4
、测试电源的电压范围宽广,可选择0.250.512.551015kV,也可从0V平滑调起连续调节到需要的电压。
5
、具有计时报时功能,提醒使用者记录,分析被测量对象的吸收比和极化指数。


二、GM型系列可调高压数字兆欧表技术指标

测试电压

电压准确度

短路电流

GM-5kV

0.250.512.55kV

±(5%+10V)

5mA

GM-10kV

0.512.5510kV

±(5%+10V)

5mA

GM-15kV

12.551015kV

±(5%+10V)

5mA

GM-20kV

12.551020kV

±(5%+10V)

5mA


三、GM型系列可调高压数字兆欧表量程与准确度

(限压)

电阻测量
有效范围

20MΩ/500V

0.519.99  MΩ

±(5%+5)

200MΩ/1000V

5.0199.9  MΩ

±(5%+5)

2GΩ

0.051.999 GΩ

±(5%+5)

20GΩ

0.519.99  GΩ

±(5%+5)

200GΩ

5.0199.9  GΩ

±(10%+10)

2000GΩ

501999  GΩ

±(20%+10)

量程定标电压为2.5kV

注:1999 GΩ量程为参考量程,用于相对湿度小于70%的干燥环境使用。

1. 抗电场干扰能力:2mA(50/50Hz)

2. 报时、报警功能:秒表显示最大值为1959秒。20分钟一循环。声响报点为15秒、60秒、每分钟。到点报短促声响,

电阻读数保持5秒,被测电阻低于量程下限,读数无效时以连续声报警。

3. 显示表:三位半LCD数字表头三个,分别显示测试电压、电阻、时间。

4. 供电:由内附1.2V/2000mAh镍氢可充电电池10节,共DC12V 供电。带交流(50/60Hz)220V接入口对电池充电或浮充电

工作。

5. 使用环境:温度: 040℃,相对湿度:2090%

6. 外形尺寸、重量:315×240×155mm5kg
