ZYDC-I电缆故障测试仪可以测试35KV以下电压等级的各种类型电缆的高阻闪络性、泄漏性故障,低阻、短路性故障及断路故障。

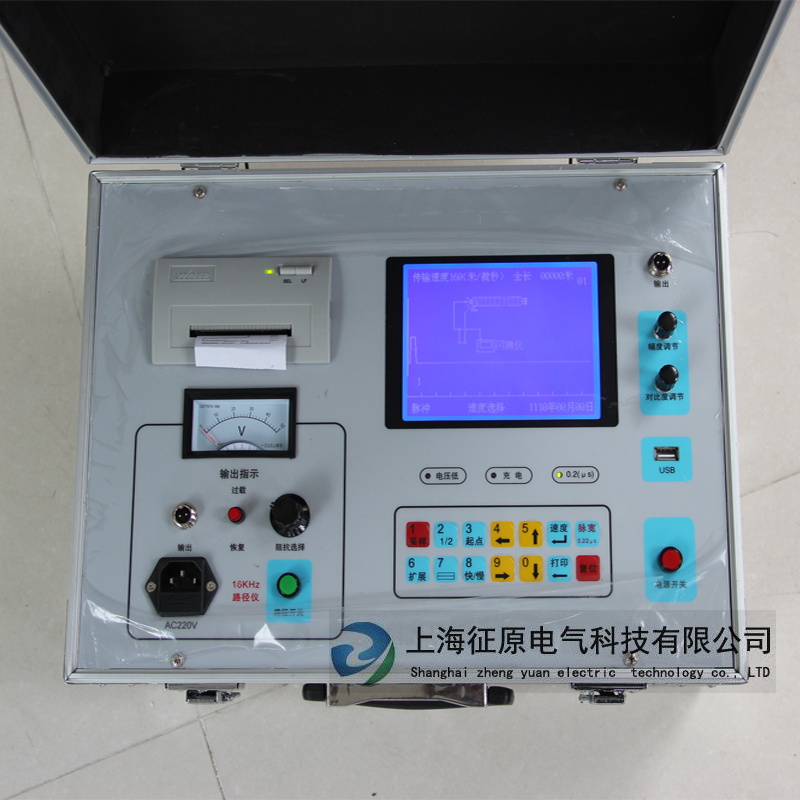

测试仪采用箱式结构,采用触摸屏操作界面,所有功能按键均在屏幕上直观地显示,用户可通过触摸屏直接操作。具有波形储存功能,可以储存大量的现场测试波形,供随时调用观察和同屏比较。测试界面简单清晰,功能按键定义简单明了,测量方法简单快捷。


一、ZYDC-I
电缆故障测试仪主要技术指标:
1.测试方法,低压脉冲法、高压闪络法。
2.技术参数
测试距离:低压脉冲法时,最大测试距离16Km;高压闪络法时,最大测试距离不小于15Km。
系统测试精度:小于20cm。
脉冲幅度:  负载阻抗在50Ω时不小于250Vpp。
脉冲宽度:  0.2μs、2μs、4μs三种。
采样频率:  48MHz、24MHz、12MHz、6MHz。
系统定点误差:主机测量结果再配合数显同步定点仪测量,误差为零。
读数分辨率:  1m
预置了4种电缆介质的电波传播速度:油浸纸:160m/μs;交联聚乙烯:172m/μs;聚氯乙烯:184m/μs;以及其它非动力电缆的电波传播速度的设置(自选介质)。
对于其它非动力电缆,利用本机的测速功能可以在输入该电缆的已知全长后,测出电波在该电缆中的传播速度。
3.采样方式:电流取样法。
4.工作条件: 温度-10  +45ºC,相对湿度 90%。
5.体积:430×300×190mm。
6.重量:约10kg。

二、电缆故障测试仪组成框图

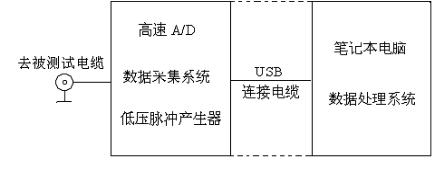

仪器系统组成框图见图一。


图一  系统组成框图

测量方法选择“脉冲法”时,大约有幅度为250VPP的测试脉冲信号加到被测电缆上和主机的输入电路上。测试波形通过内部信号处理及数据处理电路后显示到屏幕上。 并同时在状态显示栏中显示电缆的介质(电缆类型)、电波传播速度、采样频率、故障距离、测试日期等。
测量方法选择“高压闪络法”时,内部脉冲信号断开,仪器处于外触发等待状态。当冲击高压测试系统加到被测电缆的冲击高压使故障点闪络放电时,形成单次闪络波形并经过电流取样器输入仪器,仪器开始采样。这以后的工作与低压脉冲的相同,并显示出测试结果波形。

三、电缆故障测试仪测试原理
电缆故障一般分为两大类:低阻、开路故障和高阻故障。仪器根据雷达测距原理,向电缆发射一个低压脉冲或高压脉冲。当遇到特性阻抗不匹配的地方时,就会产生反射波,仪器以极高的速度将发射波形和反射波形采集下来并显示在屏幕上,用双游标卡在波形的两个特征拐点上。仪器根据电波在电缆中的传播速度,便可测算出故障点到测试点的距离。
S = VT / 2
S:故障点距测试端的距离。
V:电波在电缆中的传播速度。
T:电波在电缆中故障点与测试端间一个来回传播所需的时间。
这样,在V和T已知的情况下,就可计算出S,即故障点距测试点的距离。这一切只需要稍加人工干预(用双游标卡在波形的特征拐点上)就可由计算机自动完成,测试电缆故障迅速准确。

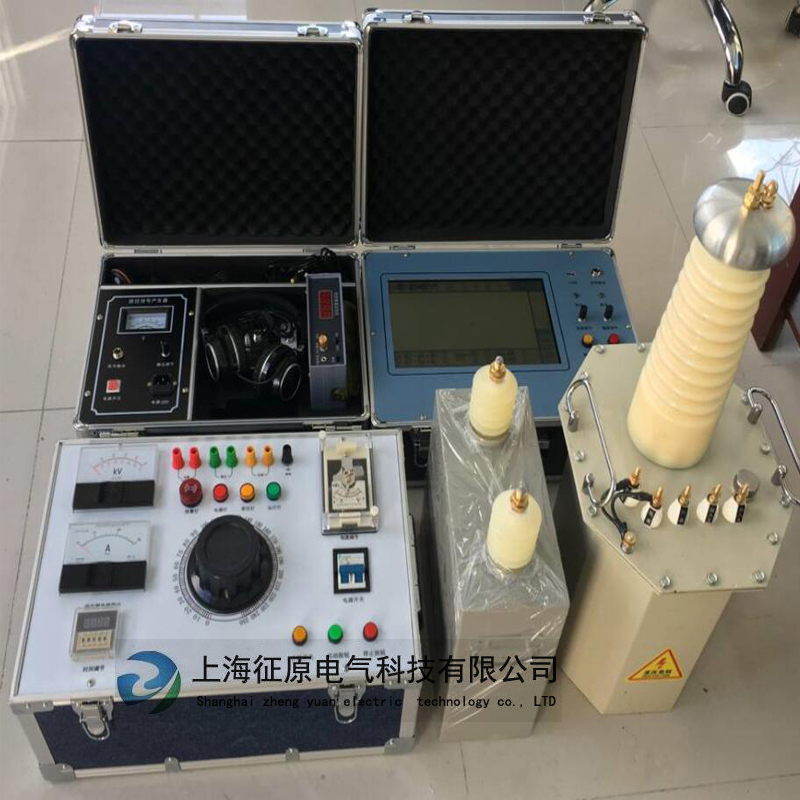

四、电缆故障测试仪标准配置
仪器的配置:
1、电缆故障测试仪(主机)                      1台
2、数显同步定点仪(含耳机、探头)              1台
3、路径信号发生器                              1台
4、2/3/5KVA(交直流)试验变压器                1台
5、试验变压器操作控制箱                        1台
6、1微法/2微法 /30KV以上脉冲电容              1台
7、高压放电棒                                  1根

附注说明:
1(定点仪和路径仪在同一箱内)
2、以上1、2、3、项为仪器的全套基本配置,用户也可根据需要选配以上配置的4、5、6、7、项;
此外用户还可选配电缆识别仪1台。以便在现场需要从多根电缆中识别故障电缆或在多根电缆中寻测所要查找的电缆。
