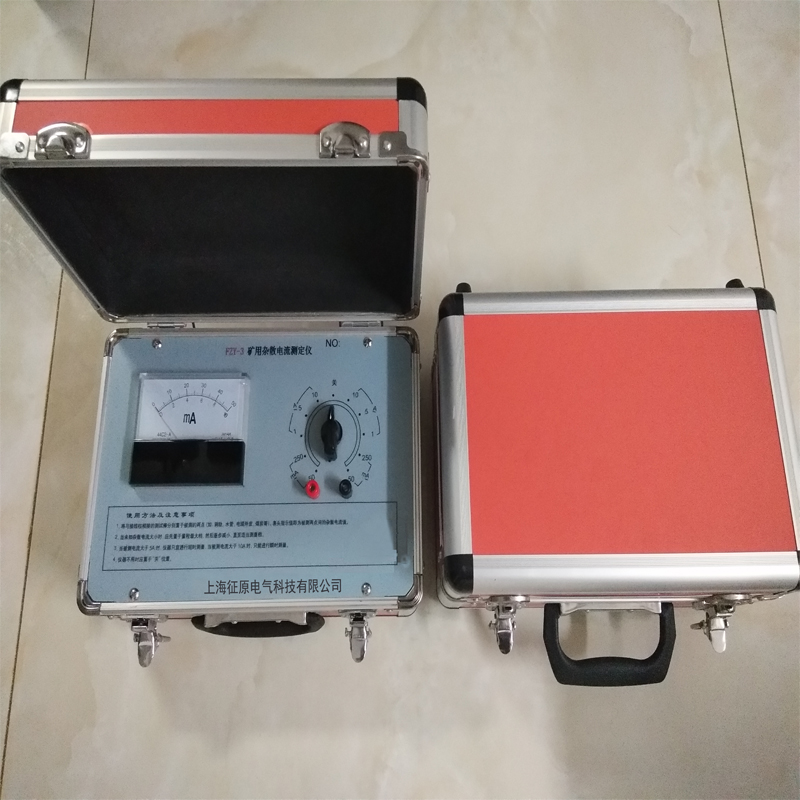

FZY-3型矿用杂散电流测定仪是一种灵敏度高,多量程保护电路的便携式整流仪表。其特点是:测量范围广,共有二十个量程,能分别测量交直流杂散电压和杂散电流,本身不需要电源,安全可靠。适宜测试煤矿井下钢轨、水管、电缆等产生的电流及电压,预防杂散电流放电引起的电雷管早爆及其它燃爆事故,使矿内火源降至最低限度。


一、FZY-3矿用杂散电流测定仪测量范围及准确度等级

测量精度

电流档

0-50mA-250mA

-1A-5A-10A

交流±5

±2.5

使用前必须将指针拨至零位 置,即调零。

电压档

0-0.2V-1V

-4V-20V-40V


二、FZY-3矿用杂散电流测定仪使用方法及注意事项

测量前,将测试棒接线分别旋紧于两接线柱中,调节表头指针至零刻度线。

将与接线柱相接的测试棒分别置于被测的两点(如:钢轨、水管、电缆外皮、煤炭、大地等),两测点应在不同的导体上,测点距离约为2,正常每隔50-100M测一次,或根据需要临时确定测试点。将转换开关置于适当档,则表头指示值,经换算得到相应的电流值。

测量时,测量探针的硬质合金尖端与被测物接触良好,仪表应水平放置,以保证读数准确。

当一处测量不到交流杂散电流时,还应测试直流杂散电流,反之亦然。

测量杂散电压值时,其档位是: 50mA对应0.2V250mA对应1V1A对应4V5A对应20V10A对应40V。(即电流值乘4就是电压值)

当未知杂散电流大小时,应先置于量程最大挡,然后逐步减少,直至适当测量档。

当被测电流大于5A时,仪器只宜进行短时测量,当被测电流大于10A时,仪器只宜进行瞬时测量。以免大电流烧毁元件及仪表。

测直流杂散电流时,如表头指针反向偏转,对换表笔即可

仪器不用时应置于“关”位置。


三、FZY-3矿用杂散电流测定仪产品成套性

主机 一台

测试表笔 一副

产品说明书 一份

产品合格证明书 一份
