随着现代化工业的飞速发展,对旋转机械的性能提出了越来越高地要求。旋转设备其质量中心由于种种原因与旋转中心不重合时会因离心力产生振动。该振动严重影响了设备使用精度,缩短支撑轴承的寿命。要消除这种振动必须用到动平衡技术。

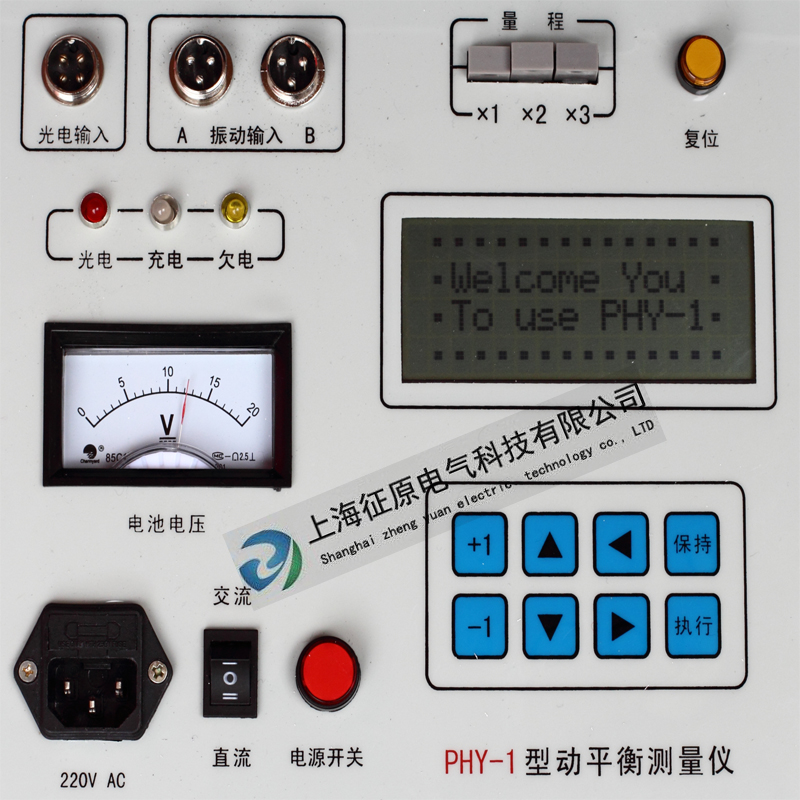

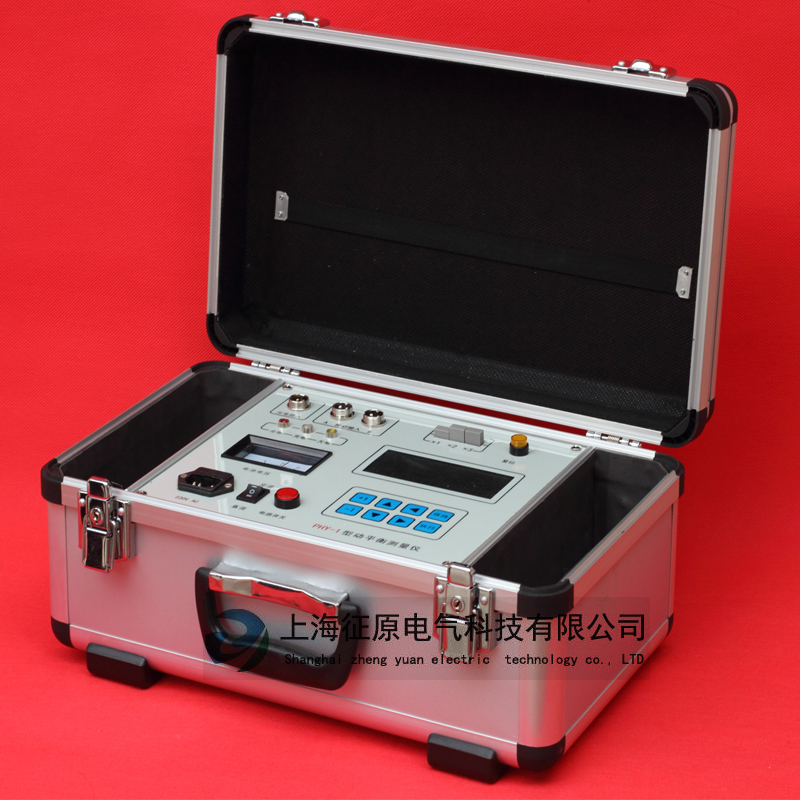

PHY便携式动平衡测量仪瞄准国内外最高技术,采用大规模集成电路和单片机技术。该仪器具有多功能性,既可作转速表用,又可作振动测试用,特别是具有测量动平衡的一切功能,该仪器操作简单,人机对话,菜单提示,测量数据可随时锁定保持,配机内蓄电池和市电双重供电,很方便地用于现场旋转机械的动平衡测试。也可与平衡机相配套,直接替代平衡机电箱,用于老平衡机的改造。


一、
便携式动平衡测量仪主要技术指标
1.转速测量范围:      400—30000转
2.振动测量范围:      0—3000 μm 峰峰值
4.一次去除不平衡率      >80%
5.相位跟踪精度:      0—360°内小于 ±1°
6.显示方式:          四行大字符液晶同时显示两测点多种参数


二、便携式动平衡测量仪操作注意事项
▲用户在连续测量过程不要轻易按“复位”键,否则会丢失按键的所有数据。如果手边有影响系数,可以重新输入。
▲一定要认真做好光电标志,观察机器转速的准确性。这是仪器开展动平衡测试的重要保证。
▲引起机器振动大的原因是多方面。只有在同频振幅占总振幅较大分量时,用动平衡办法才能减少振动。反之不能获得理想效果。
▲在动平衡试重法中,须要将巳知试重加到被测面的巳知位置上,要注意加重后的振动幅值与相位和原始的振动幅值与相位的变化情况。如果数据变化不明显的话,以后经过计算处理的减振效果也不明显。如果振幅变化不明显,就应加大试重的重量。如果相位变化不明显,就应重新移动试重的位置。
▲初次对某转子进行平衡必须用试重法。通过试重法得到影响系数后,对同类型转子进行平衡可用影响系数法,操作比较简单。
▲本仪器可以用交流220V供电,也可以用机内12V蓄电池供电。一般要求用交流220V充电,12V蓄电池供电,这样机内噪声相对要小。请注意当蓄电池电压低于10V时,要求及时充电。否则会影蓄电池的寿命。

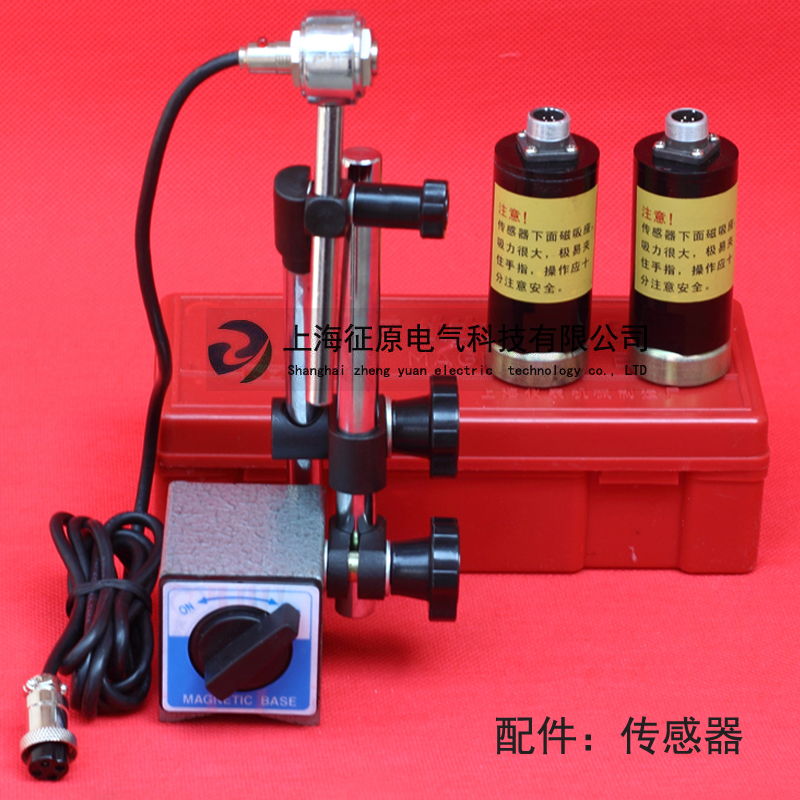

▲传感器所配磁吸座吸力很大极易夹手,请十分注意。
