一、908A-Y型振动传感器产品概述
本传感器配接磁电式速度传感器,经运算后输出振动的速度真有效值(两线制4-20mA电流信号)。特别适合恶劣环境的长期状态监测。


二、908A-Y型
振动传感器技术规格
测量范围:振动速度真有效值0~10mm/s
输出:4~20mA对应:0~10mm/s RMS
输出负载电阻:0~500欧姆
频率响应:5-1000Hz
供电:20~30Vdc;
传感器壳体:铝、尘密封装;
工作温度(℃): -30~+80

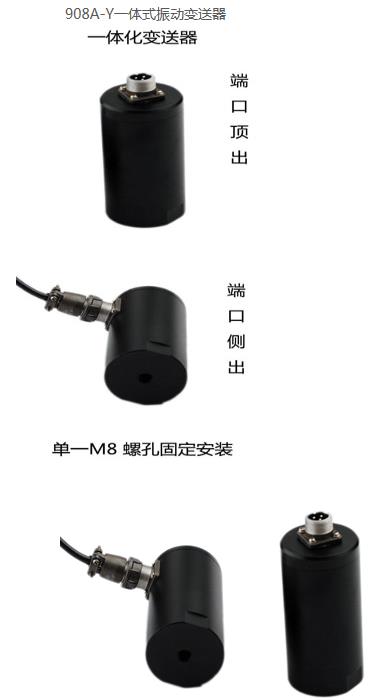

传感器安装: M8螺孔

三、908A-Y型振动传感器接线方法
红线连电源(正24V),白线接4-20mA输出。


四、908A-Y型振动传感器输出
振动速度真有效值(mm/s)与输出电流(mA)的应关系:
0mm/s ----对应------- 4mA
10mm/s----对应-------20mA
电流输出灵敏度: 0.8 mA/ mm∙s-1
例如:
输出电流值 4mA     7.2mA      10.4mA    13.6mA     16.8mA     20mA
振动速度值 0mm/s    2mm/s      4mm/s     6mm/s      8mm/s     10mm/s


五、908A-Y型振动传感器注意事项
1.传感器和被测物体之间应有刚性紧密接触。要求被测物体表面平整、传感器用防松垫圈安装。
2.为防止松动,导线插头与传感器插座旋紧后可在外面涂抹硅橡胶。
3.为避免地线干扰,变送器的各接线端子与外壳是绝缘的。连线时注意不要短路。
