分流器是测量直流电流用的; 分流器实际就是一个阻值很小的电阻,当有直流电流通过时,产生压降,供直流电流表显示;  直流电流表实际是电压表,满度值75mV; 直流电流表和分流器是配套使用的;  比如:100A电流表配套的分流器阻值为0.00075; 100A*0.00075=75mV;  50A电流表配套的分流器阻值为0.0015; 50A*0.0015=75mV

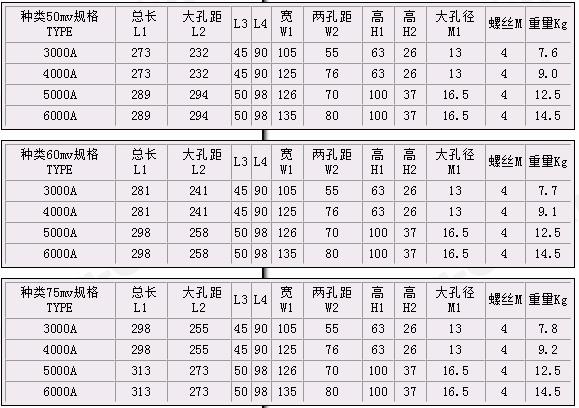

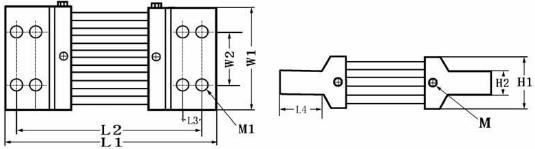

FL-2型3000A~6000A锰铜分流器技术指标


● 适用标准:

  GB/T 7676.1~9-1998《直接作用模拟指示电测量仪表及其附件》

  GB/T5729-94《电子设备用固定电阻器》

  GJB/T360A-96《电子及电子元件试验方法》

  GB2423《电工电子产品基环境试验规程》

● 额定电流(A):5 10 15 20 25 30 50 75 100 150 200 250 300 400 500 600

750 1k 1.5k 2k 2.5k 3k 4k 5k 6k 7.5k 10k.。

● 精度等级:0.5级(≤4kA);1.0级(5k~1kA)。

● 额定压降:标准值为75mV,用户定义值45mV、50mV、60mV、100mV或其它。

● 超载性能:额定电流120%,持续2h。

● 负载下发热:温升变化趋于稳定后,50A以下≤80℃ 50A以上≤120℃。

● 耐机械力性能:能承受加速度为70米/秒、冲击频率每分钟80~120次6小时的运输颠震。

● 环境条件:-40~+60℃,相对湿度≤95%(35℃)。

FL-2  10A/75mv  FL-2  15A/75mv  FL-2  20A/75mv   FL-2  25A/75mv   FL-2  30A/75mv

FL-2  40A/75mv  FL-2  50A/75mv  FL-2  60A/75mv   FL-2  70A/75mv   FL-2  75A/75mv

FL-2  80A/75mv  FL-2  90A/75mv  FL-2  100A/75mv  FL-2  110A/75mv  FL-2  120A/75mv

FL-2  125A/75mv FL-2  130A/75mv FL-2  150A/75mv  FL-2  175A/75mv  FL-2  200A/75mv

FL-2  250A/75mv FL-2  300A/75mv FL-2  400A/75mv  FL-2  500A/75mv  FL-2  600A/75mv

FL-2  700A/75mv FL-2  800A/75mv FL-2  900A/75mv  FL-2  1000A/75mv FL-2  1250A/75mv



FL-2  10A/50mv  FL-2  15A/50mv  FL-2  20A/50mv   FL-2  25A/50mv   FL-2  30A/50mv

FL-2  40A/50mv  FL-2  50A/50mv  FL-2  60A/50mv   FL-2  70A/50mv   FL-2  75A/50mv

FL-2  80A/50mv  FL-2  90A/50mv  FL-2  100A/50mv  FL-2  110A/50mv  FL-2  120A/50mv

FL-2  125A/50mv FL-2  130A/50mv FL-2  150A/50mv  FL-2  175A/50mv  FL-2  200A/50mv

FL-2  250A/50mv FL-2  300A/50mv FL-2  400A/50mv  FL-2  500A/50mv  FL-2  600A/50mv

FL-2  700A/50mv FL-2  800A/50mv FL-2  900A/50mv  FL-2  1000A/50mv FL-2  1250A/50mv



FL-2  10A/60mv  FL-2  15A/60mv  FL-2  20A/60mv   FL-2  25A/60mv   FL-2  30A/60mv

FL-2  40A/60mv  FL-2  50A/60mv  FL-2  60A/60mv   FL-2  70A/60mv   FL-2  75A/60mv

FL-2  80A/60mv  FL-2  90A/60mv  FL-2  100A/60mv  FL-2  110A/60mv  FL-2  120A/60mv

FL-2  125A/60mv FL-2  130A/60mv FL-2  150A/60mv  FL-2  175A/60mv  FL-2  200A/60mv

FL-2  250A/60mv FL-2  300A/60mv FL-2  400A/60mv  FL-2  500A/60mv  FL-2  600A/60mv

FL-2  700A/60mv FL-2  800A/60mv FL-2  900A/60mv  FL-2  1000A/60mv FL-2  1250A/60mv
