分流器是测量直流电流用的; 分流器实际就是一个阻值很小的电阻,当有直流电流通过时,产生压降,供直流电流表显示;  直流电流表实际是电压表,满度值75mV; 直流电流表和分流器是配套使用的;  比如:100A电流表配套的分流器阻值为0.00075欧; 即100A*0.00075欧=75mV;  50A电流表配套的分流器阻值为0.0015欧; 50A*0.0015欧=75mV。要测量一个很大的直流电流例如几十安培甚至更大几百安培,我们没有那么大量程的电流表进行电流的测量,怎么办?这就要采用分流器,分流器是一个可以通过大电流的精确电阻,当电流流过分流器时,在它的两端就会出现一个毫伏级的电压。于是我们用毫伏电压表来测量这个电压,再将这个电压换算成电流,就完成了大电流的测量。

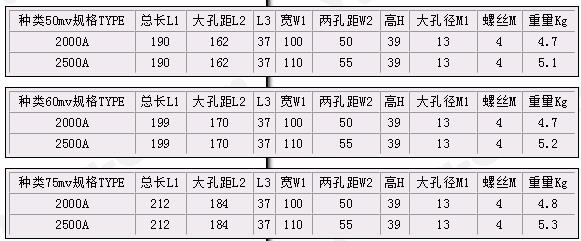

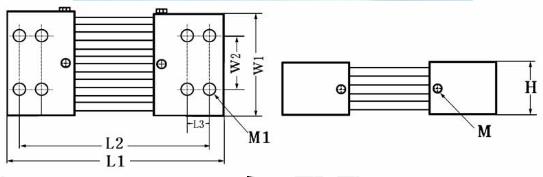

FL-2型2000A~2500A锰铜分流器技术指标


● 适用标准:

  GB/T 7676.1~9-1998《直接作用模拟指示电测量仪表及其附件》

  GB/T5729-94《电子设备用固定电阻器》

  GJB/T360A-96《电子及电子元件试验方法》

  GB2423《电工电子产品基环境试验规程》

● 额定电流(A):5 10 15 20 25 30 50 75 100 150 200 250 300 400 500 600

750 1k 1.5k 2k 2.5k 3k 4k 5k 6k 7.5k 10k.。

● 精度等级:0.5级(≤4kA);1.0级(5k~1kA)。

● 额定压降:标准值为75mV,用户定义值45mV、50mV、60mV、100mV或其它。

● 超载性能:额定电流120%,持续2h。

● 负载下发热:温升变化趋于稳定后,50A以下≤80℃ 50A以上≤120℃。

● 耐机械力性能:能承受加速度为70米/秒、冲击频率每分钟80~120次6小时的运输颠震。

● 环境条件:-40~+60℃,相对湿度≤95%(35℃)。
