JYL100B回路电阻测试仪(带电脑接口)是上海征原公司根据IEC标准及中华人民共和国最新电力执行标准DL/T845.4- 2004有关规定,发挥自身技术优势,精心研制的精度好、数字化开关检测仪器。该仪器采用高频大功率恒流开关电源技术,可测得微欧姆级接触电阻。适用于各种开关及电器的接触电阻、回路电阻及电缆电线、焊缝接触电阻的测量,仪器测量数据准确,性能稳定,满足电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求。输出电流和测量电阻同时输出在65K真彩色液晶上,测量结果即可电压输出也可U盘存储,掉电存储可满足随时数据查询。


一、JYL100B回路电阻测试仪(带电脑接口) 性能特点

1、测试电流大,符合有关测试接触电阻的国家标准要求。
2、输出电压高,测量量程宽。
3、测试电流来自精度好的大电流恒流电源,无需人工调节,测试迅速准确。
4、采用四端子接线法,有效地排除了测试线电阻对测试结果的影响。
5、320X240点阵的超小像素点的65K真彩色液晶,
6、仪器自带万年历时钟和掉电存储,可存储测试数据,随时查阅
7、仪器配备微型打印机、RS232和USB接口,可和计算机通讯以及U盘存储
8、智能化功率管理技术,仪器总是工作在最小功率状态,有效节约能源。


二、JYL100B回路电阻测试仪(带电脑接口) 技术指标

测试电流:50A 100A
量程:0~100mΩ(50A) 0~50mΩ(100A)
分辨率:最小0.1µΩ
精度:0.5%±0.2μΩ
功率:1000W
工作方式:连续测量
工作电源:AC220V±10%  50HZ
使用温度:0~40℃
相对湿度:小于等于90%  无结露
外形尺寸:355*275*147
重量:9.5KG


三、JYL100B回路电阻测试仪(带电脑接口)操作功能介绍

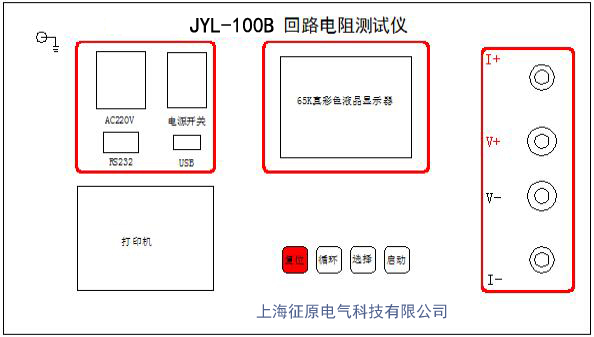

图 一
1、 电源开关: “I”按下仪器开始供电,“O”按下关断仪器电源
2、 AC220V :  仪器供电源输入端,本仪器采用交流220V供电
3、 I+、 I-   :  为电流输出端子,通过专用测试线为试品提供100A恒定电流
4、 V+、V-  :   为试品电压信号的输入端子
5、 液   晶 :   采用320X240真彩色液晶,强光下字体也可清晰观察,显示操
作设置,测试结果,接触电阻值和输出电流值
6、RS232:      串口输出端
7、复 位 键 :   整机初始化,仪器处在准备状态
8、选 择 键 :   按下此键,选择仪器各项设置,测量结束可打印数据
9、循 环 键 :   主菜单循环选择键或U盘存储
9、确 认 键 :   按下确认键仪器开始启动电流进行测试
10、:  仪器接地端。
11、 USB   :   U盘接口

12、打 印 机:   热敏打印机,打印测量结果
