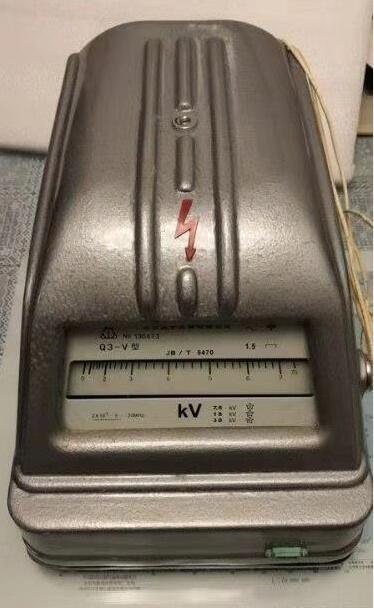

Q3-V/Q4-V/Q8-V/Q11-V静电系电压表特点:
1
)可用于直流高电压测量;
2
)可用于宽频交流高电压测量;
3
)可用于弱信号的高电压测量;
4
)可以实现多量限高电压测量:即一只静电系电压表,同时拥有三个不同量限,可以同时满足不同电压的测量,具有普通高压表三只才能实现的功能。

静电系电压表型号、规格、及准确度等级:

型号

规格

准确度等级

Q3-V

0-7.5-15-30kV

1.5

Q4-V

0-20-50-100kV

1.0

Q8-V

0-50-100-200kV

1.5

Q11-V

0-10-20-50kV

1.0


名称

型号

准确度%

规格

用途、特点

尺寸(mm)重量

Q3-V

1.5

0-7-5-15-30KV

额定频率:

20Hz-5MHz

Q2-V型额定频率

20Hz-0.5MHz

本类仪表输入阻抗

极高,消耗甚微.

光标指示。造于测量直流及宽频率范围交流电压,故为电子工

业、科学研究、高

能物理、实验电气

计量等高压测量工

作场所广泛应用。

552×288×249

11kg

Q4-V

1.0

0-20-50-100KV

额定频率:

45Hz-0.5MHz

556×440×750

20kg

Q8-V

1.5

0-50-100-200KV

(可延长到250KV

额定频率:

45Hz-0.5MHz

1000×750×1480

75kg

静电电压表用途:本系列仪表系我公司引进国外技术,设计研发的一款专门针对宽频、高电压信号测量的仪表。本系列仪表采用感应式原理,几乎不衰减被测量高压信号,广泛用于电子工业,科学研究、高能物理、实验电气计量等高压测量工作场所。
