ZYHX-IV智能无线高低压语音核相仪又名全智能无线高低压核相仪、全智能无线高压语音核相仪、无线高压核相器,简称核相仪或核相器,由无线接收器、探测器、伸缩绝缘杆等组成。接收器采用3.5寸真彩液晶屏,同屏显示核相结果、相位、频率、向量图指示,有“X信号正常、Y信号正常、同相、异相”等语音提示,清晰直观。空旷地面核相距离可达160m远,能对10V~550kV的电压线路全智能核相,其中35kV及以下的裸导线可以直接接触核相,35kV以上的裸导线采用非接触式核相,非接触核相是将探测器逐渐靠近被测导线,当感应到电场信号时就可以完成核相,这样无需直接接触高压导线,更加安全!本核相仪同时具有高压验电器、高压相位表、高压相序表的功能,可以用于验电、相序测试,变压器组别判断等。

ZYHX-IV智能无线高低压语音核相仪技术指标

功    能

高低压无线语音核相、频率、相位、相序、验电测试

电    源

DC 3.7V可充锂电池,USB充电接口,连续工作约10小时

传输方式

315MHz、433MHz无线传输

核相距离

最大约160m

显示模式

3.5寸真彩液晶屏显示

量    程

核相电压等级:AC 10V550kV

相位:0.0°360.0°

频率:45Hz75Hz

分 辨 率

0.1°;0.1Hz

精    度(23℃±5℃,80%RH以下)

相位:≤±10°

频率:≤±2Hz

相别定性

同相:-30°30°;异相: 90°150°和210°270°

语音功能

同相、异相、X信号正常、Y信号正常等语音功能

绝缘杆尺寸

拉伸后长约3.2m;收缩后长约0.6m(可选购5米杆)

数据存储

9999组

核相方式

接触核相:35kV以下裸导线,或110kV以下有安全绝缘外皮的导线直接接触核相。(带绝缘杆操作)

非触核相:35kV以上裸导线,或110kV以上线路采用非接触核相,逐渐靠近该导线。(带绝缘杆操作)

验电指示

探测器“嘟--嘟--嘟”蜂鸣声

换    档

自动换档

采样速率

2次/秒

仪表尺寸

探测器:长宽厚145mm×60mm×48mm

接收器:长宽厚250mm×100mm×40mm

背光控制

上下箭头键调整背光亮度

感应强度控制

根据感应的电场强不同,探测器能自动控制放大倍数,便于排线密集场所核相

数据保持

测试模式下按HOLD键保持数据,再按HOLD键取消保持

退出功能

ESC键退出当前功能界面,返回上级目录

数据查阅

ENTER进入数据查阅模式后,按箭头键翻阅所存数据

无信号指示

当接收器没有收到发射信号时动态显示“----”符号

自动关机

开机约15分钟后,仪表自动关机,以降低电池消耗

电池电压

当电池电压低于3.2V时:

探测器:电源指示灯慢闪,提醒充电;

接收端:电池电压低符号显示,提醒充电

额定电流

探测器:35mA max;接收器:300mA max

仪表质量

探测器:205g(含电池)

接收器:395g(含电池)

绝缘杆:1.2 kg(3米杆)、1.45kg(5米杆)

总质量:7kg(含仪表箱,配置5米杆及箱约9.8 kg)

工作温湿度

-10℃40℃;80%Rh以下

存放温湿度

-10℃60℃;70%Rh以下

干    扰

无特强电磁场;无433MHz 、315MHz同频干扰

绝缘强度

绝缘杆:AC 110kV/rms(绝缘杆全部拉伸后,两端之间)

探测器:2000V/rms(外壳两端之间)

接收器:2000V/rms(外壳两端之间)

结    构

防滴漏Ⅱ型、IP63

适合安规

GB13398-92、GB311.1-311.6-8、3DL408-91标准和国家新颁布电力行业标准《带电作业用1kV35kV便携式核相器通用技术条件DL/T971-2005》要求

符合IEC61481-A2:2004;IEC 61243-1 ed.2:2003标准


智能无线高低压语音核相仪附录

现场核相操作实例

35kV以上高压裸导线核相

探测器连接绝缘杆,绝缘杆全部拉伸,可以不用装探钩探针,探测器逐渐靠近导线,非接触核相,非接触核相时探测器尽量避开其他导线。

35kV以下线路核相

探测器连接绝缘杆,绝缘杆全部拉伸,探测器可以挂在线路上接触核相。

380V/220V市电线路核相

探测器前端接触带电线路即可核相,可以不装探钩探针,绝缘杆视其线路离地高度使用。

100V以下线路核相

探测器可以不用连接绝缘杆,探针或探钩接触导线核相,若电压太低,将辅助测试线插头插入探测器充电孔,辅助测试线夹到接地端子或机柜门上。

高压开关柜带电指(显)示器核相

探测器不用连接绝缘杆,装好探针,探针插入带电指示器核相,如果电压太低,将辅助测试线插头插入探测器充电孔,辅助测试线夹到接地端子或机柜门上。(此种方法为二次侧核相,其核相结果是否正确,要根据L1、L2、L3与母线的对应关系是否正确来判断。)

开关柜PT、CT二次侧取电点核相

探测器不用连接绝缘杆,装好探针,探针插入带电指示器核相,如果电压太低,将辅助测试线插头插入探测器充电孔,辅助测试线夹到接地端子或机柜门上。(此种方法为二次侧核相,其核相结果是否正确,要根据L1、L2、L3与母线的对应关系是否正确来判断。)

10kV/35kV封闭式高压柜接线T头核相

XY探测器连接绝缘杆,装上探钩,探测器接触T头核相,一般都可以不用装探钩接触核相。肘型头核相也可同样操作。

五防开关柜核相

探测器不能连接绝缘杆,也不要装探针或探钩;将被测开关柜的母排停电,或将手车摇出;再将探测器贴在母排或手车母线上,用松紧带将探测器捆绑固定在母排或母线上;探测器开机,然后开关柜通电核相。

10kV/35kV变压器一次与二次间核相

X探测器连接绝缘杆和探钩,挂在10kV/35kV变压器的一次线路上(10kV/35kV端);Y探测器连接绝缘杆和探钩,挂在变压器的二次线路上(400V端)核相。

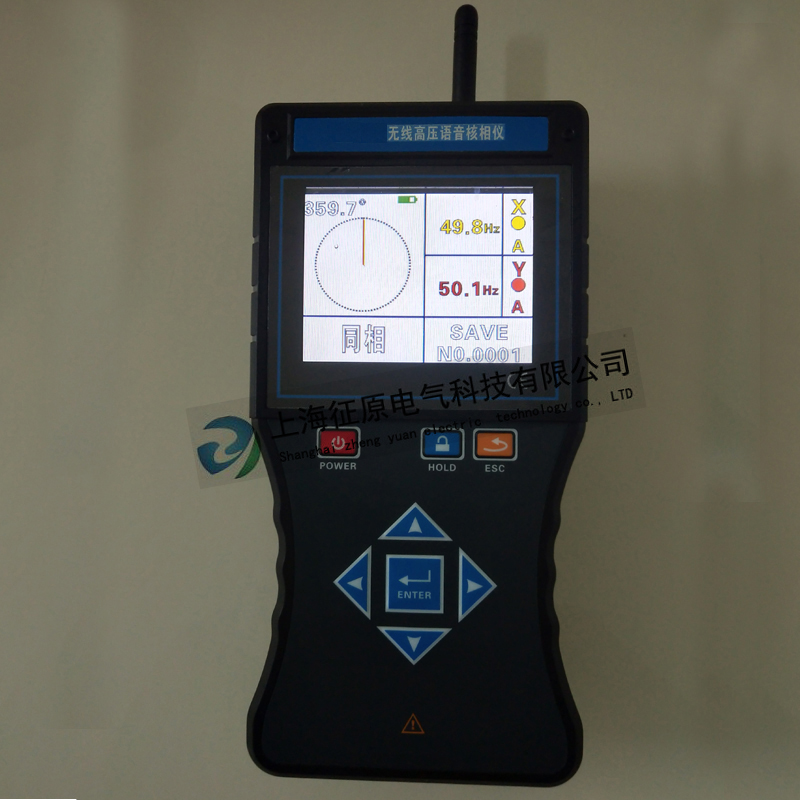

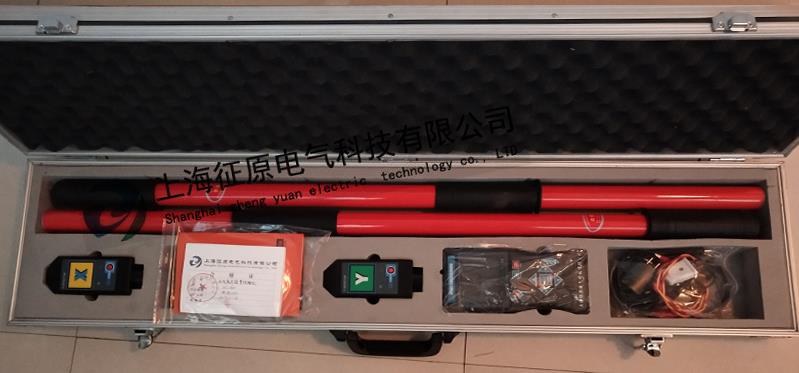

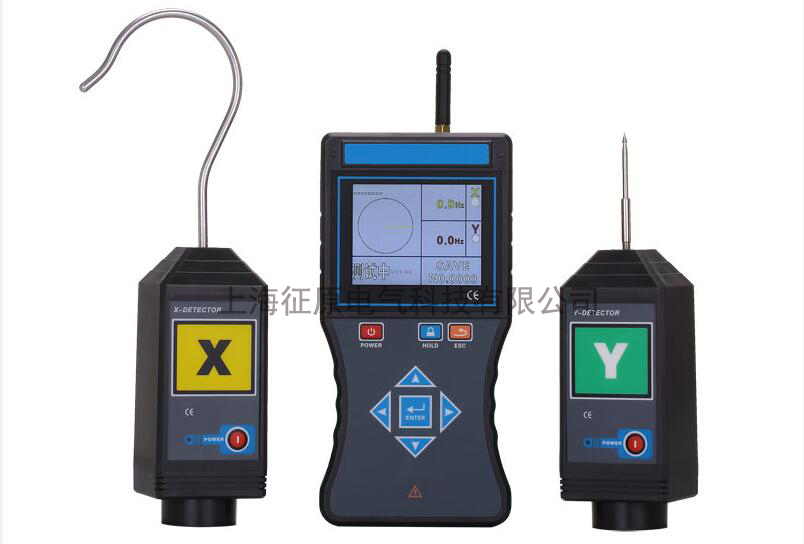

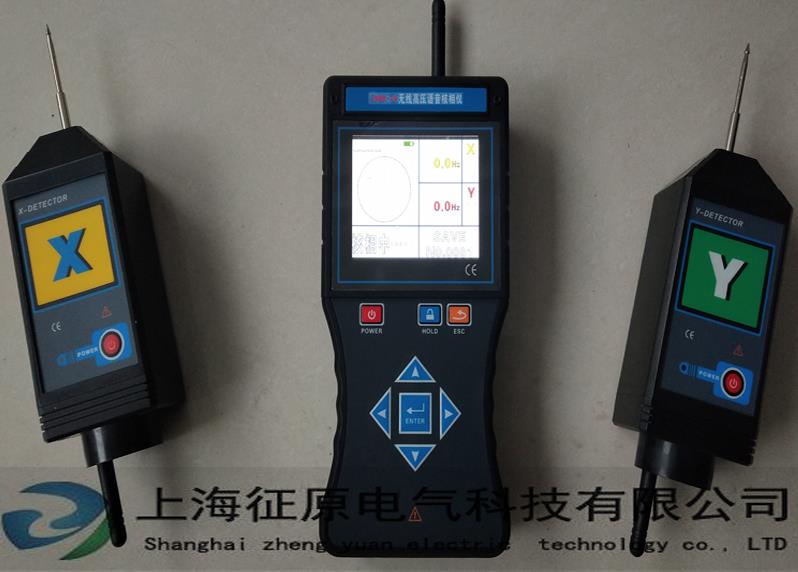

智能无线高低压语音核相仪产品图片
