一、ZYHX-XII无线高压卫星授时远程网络基站定相核相仪及系统产品简介
ZYHX-XII无线高压卫星授时远程网络基站定相核相仪及系统,简称网络基站定相核相仪,是为了解决同时远程在线测试高低压相位、核相、频率、验电等而研发制造的。通过网络基站定相,可以准确识别标准A相、B相、C相,完成统一色标工作。本产品具有普通无线高压核相仪、无线高压卫星授时远程核相仪、无线高压验电器产品的功能,可以对高低压线路核相、环网柜核相、开关柜核相、中置柜核相,用户可以根据实际需要选购同时带电流测试功能的钩式探测器。

本产品整套系统及设备由全球卫星定位系统、基站群、服务器群、2G/3G/4G通讯网络、315MHz/433MHz无线通讯模块、手持接收器、探测器(采集终端)、GPS天线、GSM天线、GSM卡、伸缩绝缘杆等组成。

全球卫星定位系统:基站、手持接收器都内置六合一多模卫星授时模块,支持多种卫星导航系统,包括中国的 BDS(北斗卫星导航系统),美国的GPS,俄罗斯的GLONASS,欧盟的GALILEO,日本的QZSS以及卫星增强系统SBAS(WAAS,EGNOS,GAGAN,MSAS),包含32个跟踪通道,可以同时接收六种卫星授时系统的GNSS信号,并且实现联合授时及定位,确保测试精准。

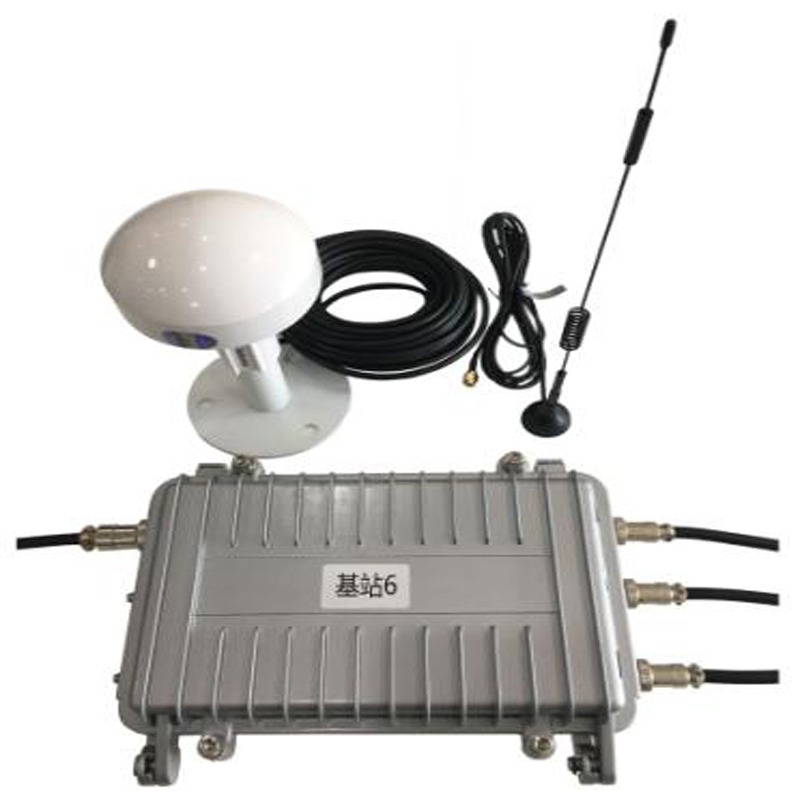

基站群:基站群由多个基站组成,本系统设计可以兼容255个基站。基站采用全铸铝外壳,防水设计,安装于10kV变压器输出端。其内置GPS模块、GSM模块、315MHz/433MHz无线通讯模块,作为参考标准源,基站将采集到的相位、频率等信号通过互联网传送给服务器,基站检测到的数据作为比对标准源,采集器检测到的数据与基站源数据对比。


服务器群:多个服务器组成服务器群,服务器可以分别接收基站、手持接收器、采集器传来的数据。服务器先将采集器的数据与基站的数据进行分析对比,得出相位差、频率等参数,再将分析结果发送给各手持接收器,手持接收器使用人员就能实时接收任一采集器所检测到的相位、频率信息,同时准确识别标准A相、B相、C相,包括地下室没有任何通讯信号的场所定相核相,并统一色标工作。

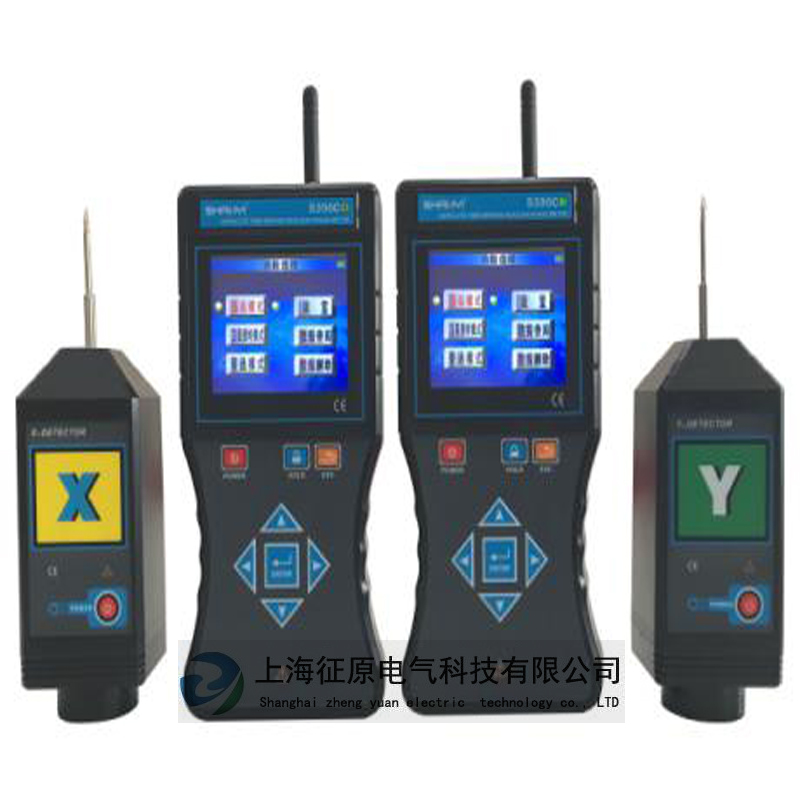

探测器:探测器都内置有GPS模块、GSM模块、315MHz/433MHz无线通讯模块。315MHz/433MHz无线通讯模块便于手持接收器近距离抄表使用;GPS模块、GSM模块与服务器通讯并传输数据。
手持接收器:采用3.5寸真彩液晶屏设计,内置GPS模块、GSM模块、315MHz/433MHz无线通讯模块,接收服务器发送的数据,也可以对采集器、基站抄表。接收器同屏显示实时相位、频率等信息,具有“X信号正常、Y信号正常、Z信号正常、A相、B相、C相、同相、异相”等语音提示,清晰直观,不同功能的接收器显示内容有差别。


绝缘杆:伸缩绝缘杆,拉伸后长约5米,收缩后约1米,轻便、具有防潮、耐高温、抗冲击、高绝缘、可伸缩等特点,连接采集器,可以挂在线路中测试,也可以根据实际需要加长或减短绝缘杆的长度。


核相时: 空旷地面普通核相距离可达160m,卫星授时核相距离大于500km,能对10V~550kV的电压线路全智能核相,也可用于高压线路和完全密封的环网柜低压感应点核相,其中35kV以下的裸导线探测器可以直接接触核相,35kV以上的裸导线采用非接触式核相,非接触核相是将探测器逐渐靠近被测导线,当感应到电场信号时就可以完成核相,这样无需直接接触高压导线,安全可靠!


整套系统设备非常复杂,服务器、部分基站本公司协同国家电网、南方电网、中国移动等公司已建成。用户只根据实际需要选购不同功能、不同数量的采集器、手持接收器、基站即可,基站同一管辖区内可以安装3~5台。这样就完全实现电网参数智能化、网络化、远程在线遥感遥测的目的。


系统网络结构图如下:


二、ZYHX-XII
无线高压卫星授时远程网络基站定相核相仪及系统技术规格

系统功能

网络基站定相核相,地下室没有任何通讯信号的场所定相核相,识别标准的A相、B相、C相;卫星授时远程核相,普通核相;高低压线路核相、环网柜核相、开关柜核相、中置柜核相;频率、相位、相序、验电等测试

电    源

基  站:AC 380V (三相四线)

接收器:7.4V可充锂电池,连续工作约4小时

探测端:3.7V可充锂电池,连续工作约8小时

核相模式

基站定相核相模式、卫星授时模式、普通核相模式

RF频率

315MHz、433MHz无线传输

通讯方式

基站与服务器采用TCP通讯协议,手持接收器与服务器采用UDP通讯协议,接收器与采集器采用315MHz/433MHz无线通讯,确保网络通讯安全稳定。

核相距离

卫星授时模式核相距离达500km以上

普通核相模式距离约160m

探测器与接收器通讯距离约80m

显示模式

3.5寸真彩液晶屏显示

量    程

核相电压等级:AC 1V550kV

相位:0°360°

频率:45Hz75Hz

分 辨 力

1°;0.1Hz

精    度(23℃±5℃,80%RH以下)

基站定相核相、卫星授时核相:≤±5°

普通核相:≤±10°

频率:≤±2Hz

相别定性

XY两接收器显示的实时相角差在330°~360°或0°~30°为同相或A相;在90°~150°异相或B相,在210°~270°为异相或C相

语音功能

A相、B相、 C相、X信号正常、Y信号正常等语音功能

持续核相时间

在卫星授时模式下,卫星授时成功后,若无卫星信号可持续核相30分钟以上,满足地下室、矿井下核相

绝缘杆尺寸

拉伸后长约5m;收缩后长约1m

核相方式

接触核相:35kV及以下裸导线,或110kV以下有安全绝缘外皮的导线直接接触核相。(带绝缘杆操作)

非触核相:35kV以上裸导线,或110kV以上线路采用非接触核相。(带绝缘杆操作)

基站天线

GPS球形天线,线长5米;GSM天线,线长5米

验电指示

探测器“嘟--嘟--嘟”蜂鸣声

换    档

自动换档

采样速率

2次/秒

首次搜星时间

第一次开机搜星时间约3-5分钟,开机后第二次搜星时间约30秒,后续热启动约1秒,搜索卫星时主机正面水平朝天,在四周空旷的场所搜索卫星。

卫星授时精度

小于30nS

仪表尺寸

基站:长宽厚300mm×200mm×85mm

核相探测器:长宽厚145mm×60mm×48mm

接收器:长宽厚250mm×100mm×40mm

背光控制

上下箭头键调整背光亮度

感应强度控制

根据感应的电场强弱不同,探测器能自动控制放大倍数,便于排线密集场所核相

数据保持

测试模式下按HOLD键保持数据,再按HOLD键取消保持

退出功能

ESC键退出当前功能界面,返回上级目录

数据查阅

ENTER进入数据查阅模式后,按箭头键翻阅所存数据

搜星指示

搜索卫星时动态显示“----”符号

自动关机

开机约30分钟后,仪表自动关机,以降低电池消耗

额定电流

探测器:35mA max;接收器:300mA max;基站:150mA max

电池电压

当电池电压低时:探测器电源指示灯慢闪,提醒充电;接收器电池电压低符号显示,提醒充电

仪表质量

基  站:1.6kg(含配件)

探测器:205g(含电池)

接收器:395g(含电池)

绝缘杆:1.45kg

总质量:12.6kg(含仪表箱)

工作温湿度

-10℃40℃;80%Rh以下

存放温湿度

-10℃60℃;70%Rh以下

干    扰

无特强电磁场;无433MHz、315MHz同频干扰

绝缘强度

绝缘杆:AC 110kV/rms(5节绝缘杆全部拉伸后,两端之间)

探测器:2000V/rms(外壳前后两端之前)

接收器:2000V/rms(外壳前后两端之前)

结    构

防滴漏Ⅱ型、IP63

适合安规

GB13398-92、GB311.1-311.6-8、3DL408-91标准和国家新颁布电力行业标准《带电作业用1kV35kV便携式核相器通用技术条件DL/T971-2005》要求

符合IEC61481-A2:2004;IEC 61243-1 ed.2:2003标准


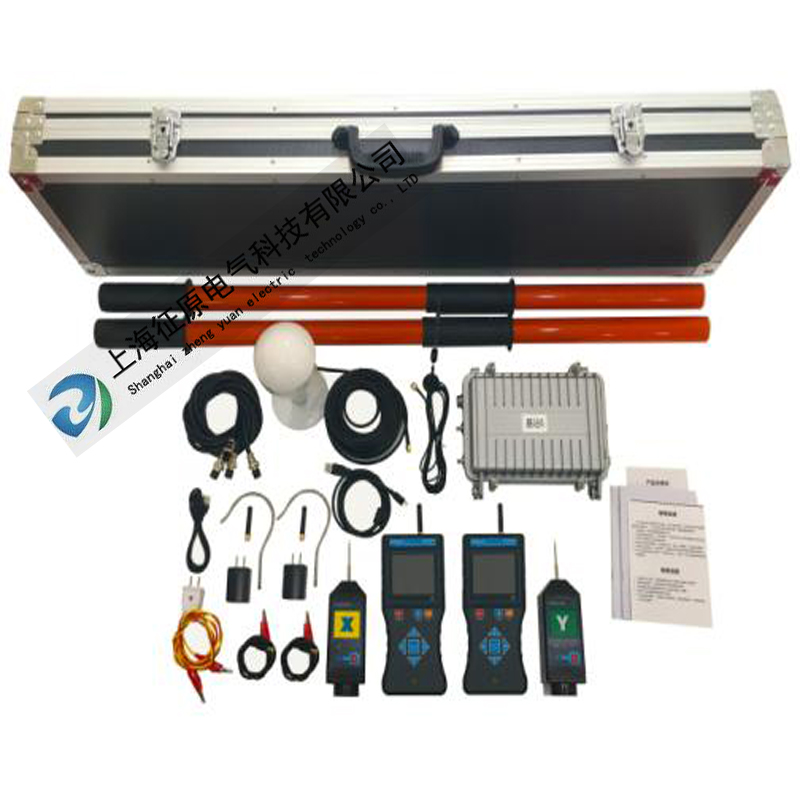

三、ZYHX-XII无线高压卫星授时远程网络基站定相核相仪及系统装箱单

基站

1台(可选购3-5台)

核相探测器(高低压线路、环网柜通用)

2个(X、Y各1个)

接收器(主机)

2个(X、Y各1个)

GSM天线

5(其中1根外置天线,引线长5米)

GPS球形天线

1套(根据基站数量选购)

伸缩绝缘杆

2

1

探钩、探针

4根(各2根)

USB充电器充电线

1套

锂电池

4个(仪表内)

自校线

1根

辅助测试线

2根

用户手册保修卡合格证

1套
