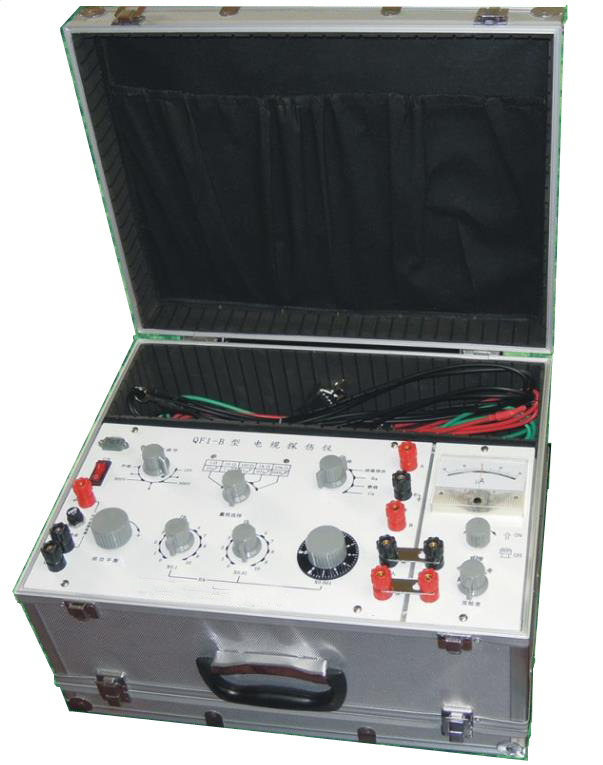

一、QF1B电缆故障探伤仪简介

随着电力工业的迅猛发展,使用电缆的地方越来越多,因此为了保证电缆的正常运行和一旦发生故障能及时排除,就显得十分重要。QF1B电缆故障探伤仪就是为此而设计,它是QF1A型的改进型。


QF1B电缆故障探伤仪,系电桥法原理测试电缆的各种故障点,主要用途如下:

1、测量电缆芯线接地故障和相间短路;

2、测量电缆芯线电阻;

3、测量电缆断线故障; 4、测量电缆对地电容和相间电容。

如上性能它可通过转换开关实现,桥体电源使用220V50-60HZ通过整流供给一组15V300V600V的直流电源,同时内附一个1000HZ的音频震荡器,供给桥体使用。并可外接直流电源,以便在无交流电源的地方使用,桥体平衡指示部分在测量电缆接地故障和电阻时由直流放大指零仪担任,测量电缆断线和电容时由耳机担任指零。


二、QF1B电缆故障探伤仪参数规格

1、电阻测量:从1Ω-10KΩ,它分五个量程。

范围 最小分辨力 测量误差 说明

0-1Ω 0.3% ±(1%0+0.01Ω)  (须扣除引线电阻值)

0-10Ω 0.2% ±1%

0-100Ω 0.2% ±1% 桥体两端短路

0-1KΩ 0.2% ±1% 零电阻

0-10KΩ 0.2% ±1% 0.02Ω


2、电容测量:从1000pF-10µF范围內,它分五个量程。

范围 最小分辨力 测量误差 说明

0-1000pF         3% ±(10%+10pF)       须扣除零电容

0-10000pF       0.5% ±1.5% (寄于桥路测量原理

0-0.1µF         0.5% ±1.5% 结构,对象所造成

零电容较大)

0-1µF           0.5% ±1.5% 桥体两端开路时零电容

0-10µF           3% ±10% 250pF


3、电缆回线对地或相间绝缘损坏或击穿情况下,寻找故障点距离长度的测量:

电缆芯线回路电阻 绝缘损坏后或相间 测量误差 说明

绝缘电阻对地电阻RE

1Ω-10KΩ          ≤100KΩ               ±(1%+1m)    U600V情况下测量的,

0.1Ω-1Ω          ≤10KΩ                ±(1%+1m) 电缆为同种规格


4、电缆回线断裂时,寻找故障点距离长度的测量:

电缆芯线对地电容 测量误差 说明

或者相间电容

1000pF-10000pF ±(5%+1m)     断线处不可对地短路或相间短路

10000pF-0.1µF ±(2%+1m

0.1µF-1µF ±(2%+1m)     电缆为同种规格绝缘电阻应≥1Ω

1µF -10µF


5、外形尺寸:300x420x200mm
