针对目前发供电系统的检修现状,我公司自行开发了一种用于测量高压隔离开关触指压力的智能型测试仪,它只要将测试钳模拟触头的传感器在每对触指接触位置张开一下,就能显示出触指此时的接触压力并记忆。有效解决了测量触指压力的一大难题。

ZY2801精密型
隔离开关触指压紧力测试仪也可用于隔离开关制造厂对触指压力的检验;改变压力传感器的形状也能测量断路器的触指压力。

ZY2801隔离开关触指压紧力测试仪主要技术参数
工作环境:-20~40℃,≤80%RH  大气压力  86~106kpa
电源电压:AC220V±10%  50Hz±10% 或机内锂电池功率:≤20 W
测量范围:≤1000 N   误差:≤1%
测量直径(触指开距):15mm~90mm 大于90mm(可定制)
内置锂电池,电源工作时间:≥6小时(可定制)。
充电方式:专用充电器接面板锂电池充电接口充电;
传感器信号线长度:10m
绝缘电阻  >2MΩ

介电强度  电源对机壳工频1.5KV耐压1分钟,无闪络与飞弧。

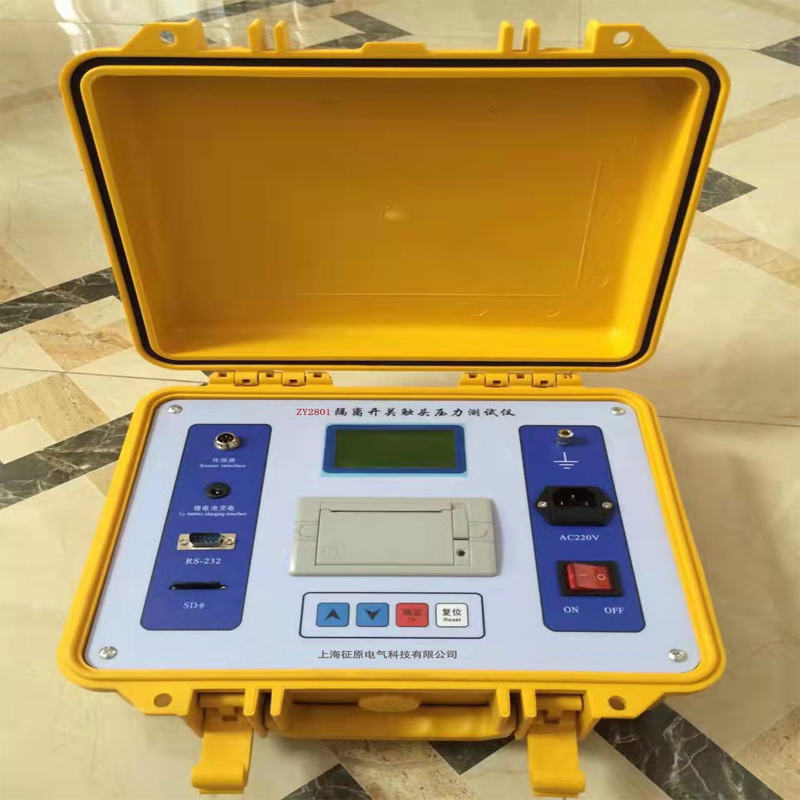

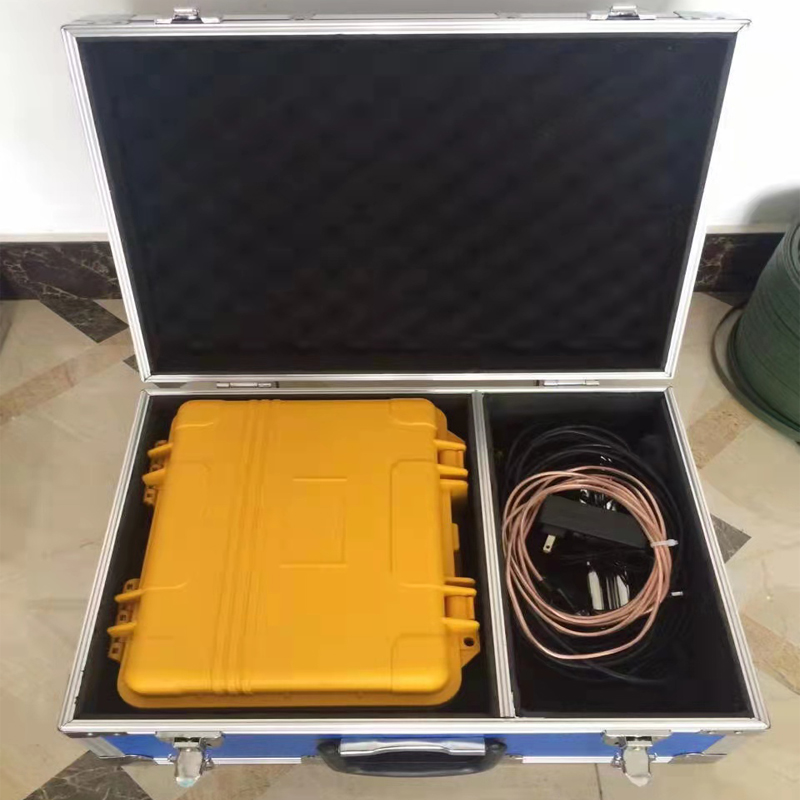

附:产品图片


图1 面板布置图

序 号

面 板 标 志

功  能  说  明

1

保护接地端

与大地相接

2

充电接口

内部锂电池充电接口

3

液晶显示屏

大屏幕、宽温度、背景光液晶、全中文显示所有数据及图谱

4

面板微型打印机

打印测试报告及图谱

5

功能按键块

上、下移动光标或增、减当前光标处数值

[确定]选择当前菜单或确认操作

[复位]仪器复位

LED指示灯:充电指示,欠压指示,充满指示

6

传感器接口

传感器接口
